Apakah itu PTFE Tubular Busbar？

Busbar tiub PTFE ialah peranti penghantaran kuasa voltan tinggi yang menggunakan tiub logam (biasanya tembaga atau aluminium) sebagai konduktor, filem berorientasikan PTFE sebagai medium penebat utama, dan proses penggulungan mekanikal ketepatan untuk membina struktur perisai berbilang lapisan. Ciri terasnya termasuk: Filem PTFE yang disalut dengan minyak silikon antara lapisan untuk membentuk dielektrik berterusan yang padat dan bebas lompang; konfigurasi tidak kurang daripada 5 lapisan pelindung kapasitif (termasuk lapisan perisai berpotensi sifar, digredkan dan dibumikan); dan komponen sambungan rayapan getah silikon untuk mencapai pengagihan medan elektrik yang optimum dan prestasi rayapan yang dipertingkatkan.

Bar bas jenis ini beroperasi dalam julat suhu -60 ℃ hingga 250 ℃ , mencapai penarafan perlindungan sebanyak IP68 , dan menawarkan rintangan kakisan yang sangat baik dan toleransi suhu tinggi/rendah, menjadikannya direka khas untuk persekitaran operasi yang melampau.

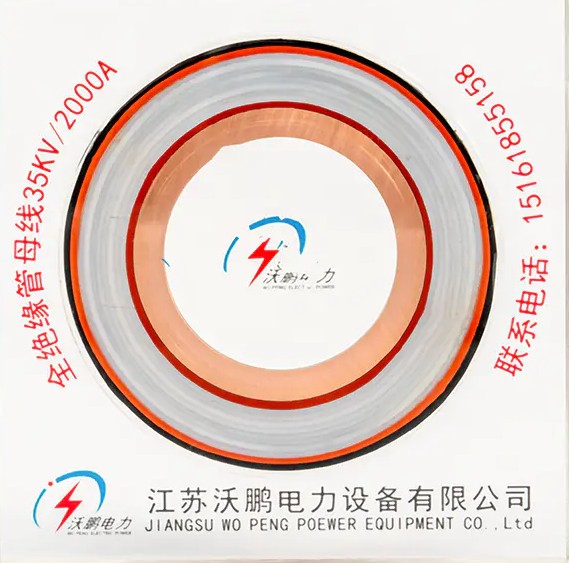

Analisis Struktur: Reka Bentuk Ketepatan Sistem Perlindungan Lima Lapisan

Struktur penebat busbar tiub PTFE menggunakan konsep perlindungan berlapis dari dalam ke luar, dengan setiap lapisan memenuhi fungsi elektrik dan mekanikal tertentu:

Lapisan Konduktor dan Struktur Pelesapan Haba

Konduktor biasanya menggunakan tiub kuprum ketulenan tinggi T2Y dengan kandungan kuprum ≥99.90%. Berbanding dengan konduktor segi empat tepat keratan rentas yang sama, struktur tiub meningkatkan luas permukaan sebanyak 40% dan meningkatkan keseragaman taburan ketumpatan semasa dengan 60% . Dalam ujian kejuruteraan, busbar tiub kuprum Φ200×10mm yang membawa 4000A menunjukkan peningkatan suhu 15 ℃ lebih rendah daripada kabel konvensional. Struktur berongga mengekalkan pekali kesan kulit Kf≤1, mengurangkan rintangan AC sebanyak 35% berbanding dengan konduktor segi empat tepat; spesifikasi Φ300×15mm boleh terus dibawa 12000A .

Lapisan Penebat Utama: Filem Berorientasikan PTFE

Lapisan penebat utama menggunakan filem foil berorientasikan PTFE yang diresapi dengan minyak silikon. Rantaian molekul PTFE menggunakan susunan heliks dengan tenaga ikatan karbon-fluorin sebanyak 485kJ/mol, memberikan bahan kestabilan kimia yang sangat tinggi. Lapisan penebat ini kekal stabil merentasi julat suhu -250 ℃ hingga 340 ℃ ; selepas 10 tahun beroperasi dalam persekitaran dengan ayunan suhu harian 80℃, kehilangan dielektrik meningkat hanya 0.003% .

Sistem Perisai Kapasitif Berbilang Lapisan

Struktur lapisan pelindung biasanya termasuk:

• Lapisan Perisai Potensi Sifar : Melekat rapat pada permukaan konduktor untuk menyamakan medan elektrik pada permukaan konduktor
• Lapisan Perisai Berperingkat : Tali pinggang mesh tembaga berjalin 0.2mm membentuk kesan sangkar Faraday, mengurangkan kekuatan medan elektrik permukaan bar daripada 2.3kV/mm kepada 0.7kV/mm dan menghapuskan sepenuhnya risiko pelepasan korona
• Lapisan Perisai Dibumikan : Menyediakan perlindungan asas keselamatan terakhir

Konfigurasi komponen sambungan rambat getah silikon mengoptimumkan lagi pengagihan medan elektrik akhir, menghalang pelepasan permukaan.

Lapisan Luar Pelindung

Lapisan luar menggunakan sarung polimer poliolefin atau bahan getah silikon dengan an IP68 penarafan perlindungan, menghalang kemasukan habuk sepenuhnya dan membolehkan operasi tenggelam jangka panjang. Dalam ujian semburan garam, kadar kakisan 10 tahun ialah ≤ 0.01mm/tahun .

Sifat Bahan: Kebolehsuaian PTFE kepada Persekitaran Melampau

Sebagai bahan penebat utama untuk busbar, kelebihan prestasi PTFE berpunca daripada struktur molekulnya yang unik:

Ambil perhatian bahawa PTFE memulakan penguraian terma yang ketara pada 380 ℃, jadi aplikasi kejuruteraan harus mengekalkan margin keselamatan suhu 10-15%, mengekalkan suhu operasi di bawah 240 ℃. Sedikit kekotoran 0.1% boleh mengurangkan suhu herotan haba sebanyak 12 ℃, menjadikan kawalan ketulenan bahan menjadi kritikal.

Kelebihan Prestasi: Mengapa Memilih Struktur Tiub

Peningkatan Kapasiti Pembawa Arus Revolusioner

Struktur tiub berongga secara asasnya mengubah corak pengedaran semasa. Data ujian projek UHV Grid Negeri menunjukkan bahawa penyelesaian busbar tiub meningkatkan kapasiti pembawa arus dengan 200% berbanding busbar segi empat tepat tradisional. Prinsipnya terletak pada penindasan berkesan kesan kulit dalam konduktor tiub, menghasilkan pengagihan arus yang lebih seragam dan rintangan AC yang berkurangan dengan ketara.

Kelebihan Struktur dalam Kekuatan Mekanikal

Modulus keratan rentas tiub mencapai 4 kali iaitu palang bas segi empat tepat. Dalam struktur sokongan 13 meter rentang tunggal, ia boleh bertahan 50kA impak arus litar pintas tanpa ubah bentuk, mengurangkan penggunaan pendakap dengan 60% berbanding dengan penyelesaian tradisional. Ciri ini memberikan kelebihan yang tidak boleh ditukar ganti dalam projek kilang, pencawang dan projek terowong utiliti.

Evolusi Komprehensif Kebolehsuaian Persekitaran

Sistem perlindungan luar melepasi pensijilan anti-karat peringkat C5. Sarung tiga warna anti-UV mempamerkan perubahan perbezaan warna ΔE≤3 (standard CIE Lab*) di bawah cahaya matahari yang terik. Lapisan luar pelindung boleh menahan tekanan kedalaman air 30 meter dan hakisan air laut, dengan hayat perkhidmatan reka bentuk melebihi 30 tahun .

Senario Aplikasi: Liputan dari Darat ke Laut Dalam

Penjanaan Kuasa Tenaga Baharu

Dalam aplikasi ladang angin luar pesisir, Busbar tiub PTFE menggantikan peralatan GIS tradisional, mengurangkan jejak pencawang dengan 40% . Reka bentuk anti-getarannya boleh menahan taufan Kategori 12 dengan toleransi pecutan getaran 5g . Dalam stesen janakuasa fotovoltaik, lapisan penebat PTFE menahan perubahan suhu harian sebanyak 80 ℃, memastikan penghantaran voltan tinggi DC yang boleh dipercayai.

Persekitaran Kimia dan Menghakis

PTFE boleh menahan hampir semua asid, bes, pelarut organik dan pengoksida yang diketahui. Dalam persekitaran pengeluaran bahan kimia, permukaan busbar tidak mudah mengumpul bahan cemar, dan prestasi penebat tidak merosot disebabkan oleh kakisan kimia. Penggunaan bahan PTFE yang diisi dalam peralatan mekanikal juga menyelesaikan masalah produk yang mencemarkan minyak pelincir.

Infrastruktur Perbandaran dan Projek Khas

Dalam terowong rentas laut, koridor utiliti bersepadu dan persekitaran lembap atau tenggelam lain, penarafan perlindungan IP68 memastikan operasi bar bas yang boleh dipercayai untuk jangka panjang. Reka bentuk busbar melengkung boleh mematuhi permukaan bangunan dengan toleransi pemasangan dikawal di dalamnya ±1mm , memenuhi permintaan dwi estetika dan kefungsian seni bina moden.

Persekitaran Suhu Melampau

Di kawasan yang sangat sejuk, PTFE mengekalkan tahap fleksibiliti tertentu pada suhu ultra-rendah -260℃; dalam persekitaran perindustrian suhu tinggi, kekuatan tegangannya pada 260 ℃ kekal lebih kurang 5MPa (kira-kira 1/5 daripada nilai suhu bilik), dengan kekuatan lentur sebanyak 1.4MPa , memastikan integriti struktur dalam keadaan kecemasan.

Evolusi Teknologi dan Hala Tuju Masa Depan

Integrasi Pemantauan Pintar

Generasi seterusnya Busbar tiub PTFE boleh menyepadukan sistem pemantauan suhu gentian optik terbina dalam untuk pemantauan suhu konduktor masa nyata. Amalan kejuruteraan menunjukkan teknologi ini boleh memberikan amaran awal tentang potensi titik panas 48 jam terlebih dahulu, mengurangkan kadar kegagalan daripada 0.3/tahun kepada 0.02/tahun . Lelaran masa hadapan akan menyepadukan modul komunikasi 5G untuk membolehkan muat naik masa nyata 128 parameter operasi dan penyelenggaraan ramalan.

Naik Taraf Bahan Hijau

Produk generasi baharu menggunakan bahan tembaga kitar semula (kandungan tembaga ≥95% bahan kitar semula) mengurangkan jejak karbon dengan 38% berbanding produk tradisional dalam senario sensitif karbon seperti pusat data, sejajar dengan trend global ke arah peralatan kuasa rendah karbon.

Penerokaan Teknologi Superkonduktor

Bar bas tiub tembaga superkonduktor suhu tinggi peringkat makmal telah pun dicapai 20000A kapasiti bawaan semasa pada -196℃, dengan penggunaan komersil dijangka sekitar 2030, yang akan mentakrifkan semula sempadan teknikal penghantaran arus tinggi.

Pemilihan dan Keperluan Operasi & Penyelenggaraan

Dalam aplikasi kejuruteraan praktikal, perkara teknikal berikut patut diberi perhatian:

1. Pemilihan Ketebalan Dinding : Untuk aplikasi pengedap saluran paip kimia, lengan PTFE yang tidak diisi dengan ketebalan dinding ≥1mm disyorkan; untuk aplikasi penebat elektrik yang tertakluk kepada kejutan haba kitaran, model bertetulang gentian karbon disyorkan, dengan hayat keletihan haba mencecah 3 kali iaitu model standard
2. Margin Suhu : Semua aplikasi suhu tinggi harus mengekalkan margin keselamatan suhu 10-15%.
3. Kawalan Pelepasan Separa : Produk berkualiti harus mengawal pelepasan separa di bawah 5pC (pada voltan ujian 1.5Ur), lebih tinggi daripada had standard IEC 10pC
4. Melindungi Integriti Lapisan : Kesinambungan lapisan pelindung berperingkat secara langsung mempengaruhi pengagihan medan elektrik; pemasangan mesti mengelakkan pecah atau kedutan tali pinggang mesh tembaga
