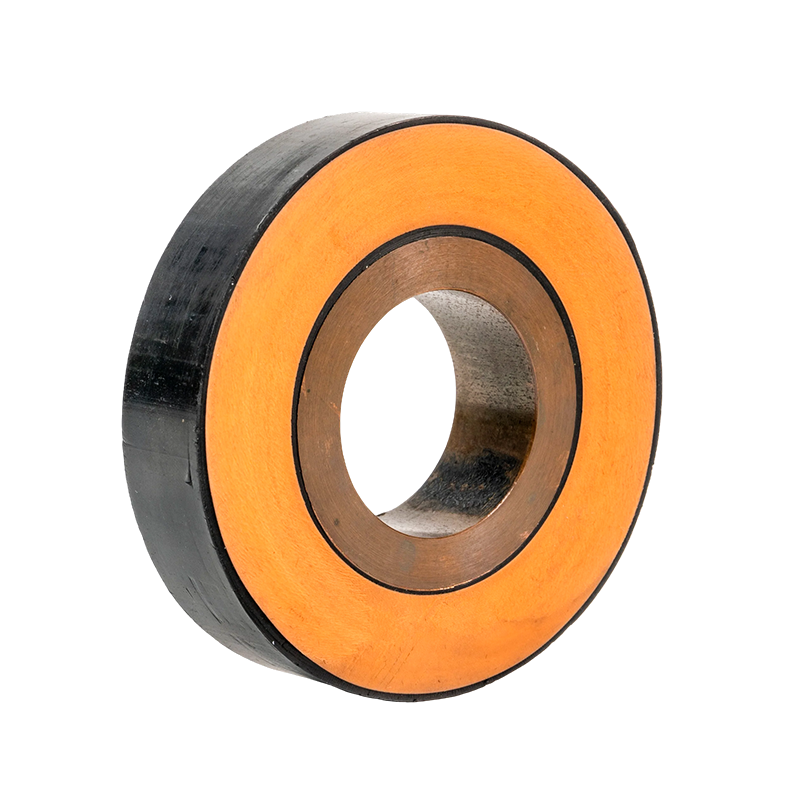

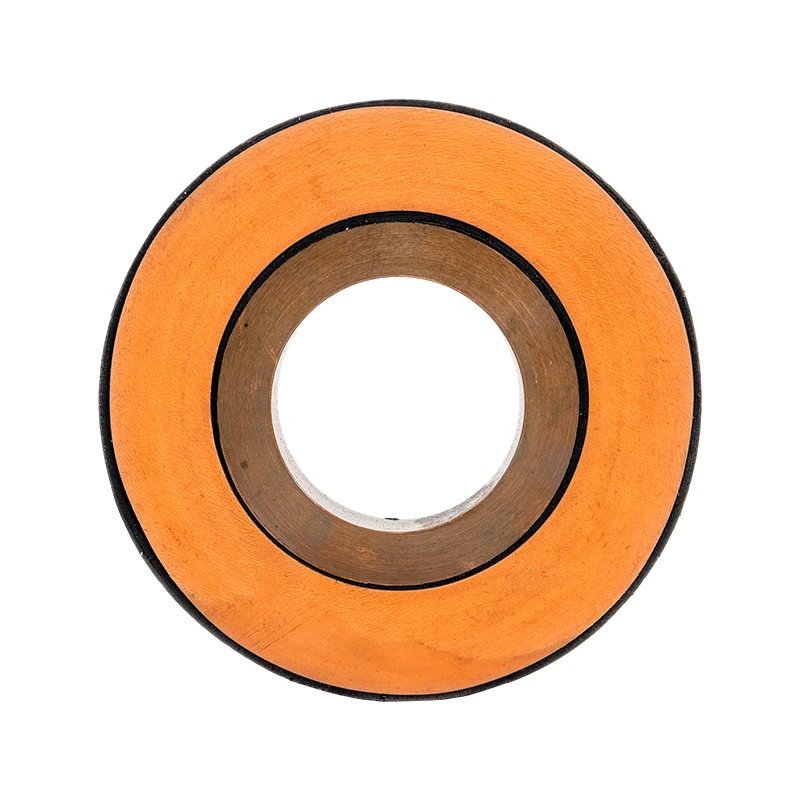

Bar Bas Tiub Getah Silikon EPDM
Bar bas tiub getah silikon EPDM menggunakan reka bentuk struktur penebat terlindung komposit. Melalui teknologi penyemperitan polimer, konduktor tembaga atau aluminium tiub, pelindung konduktor, lapisan penebat, dan perisai penebat diekstrusi bersama dalam satu proses, mencapai kedua-dua fungsi pengaliran arus dan penebat terlindung untuk wayar. Bar bas tiub getah silikon EPDM dihasilkan menggunakan teknologi penyemperitan bersama tiga lapisan, memastikan antara muka yang ketat dan tanpa celah antara lapisan pelindung dalam dan luar serta lapisan penebat. Bahan penebat utama ialah getah etilena propylene diene monomer (EPDM), konduktor adalah tiub tembaga pepejal, lapisan pelindung logam diperbuat daripada kerajang tembaga, sarung luar terdiri daripada penebat polimer poliolefin, dan sambungan mempunyai reka bentuk terlindung untuk mencapai penebat penuh sepanjang garisan.
- Butiran Produk
- Ciri-ciri
- Hubungi Kami
Kelebihan Teknikal
Teknologi Penyemperitan Bersama Tiga Lapisan: Perisai konduktor, lapisan penebat dan perisai penebat disemperit dan dibentuk secara serentak, memastikan antara muka yang ketat dan tanpa celah antara lapisan, meningkatkan prestasi keseluruhan produk dengan ketara.
Reka Bentuk Medan Elektrik Dioptimumkan: Terminal menggunakan struktur pengecutan sejuk pasang siap, yang mengagihkan semula medan elektrik pada titik kepekatan voltan melalui kon tegasan, mengurangkan keamatan medan elektrik dan meminimumkan kerosakan nyahcas dan penebat.
Sambungan Boleh Dipercayai dan Kapasiti Pembawa Arus: Penyesuai terminal membolehkan peralihan yang lancar daripada konduktor tiub kuprum bulat kepada sambungan pengembangan yang fleksibel, mengurangkan kenaikan suhu pada hujung dan memastikan kapasiti pembawa arus konduktor. Sambungan perantaraan menggunakan sambungan lengan dalam keluli tahan karat untuk konduktor, diikat secara luaran dengan dua bar bas penyambung separa bulat, dan diketatkan dan dikimpal menggunakan empat alat khusus pengapit C keluli tahan karat, memastikan kapasiti pembawa arus konduktor dan mencegah ubah bentuk.
Struktur Padat dan Kalis Air: Sambungan padat dan mudah dipasang. Sambungan perantaraan kalis air khas menyokong operasi rendaman jangka pendek bar bas.
| Struktur dan keperluan produk | |

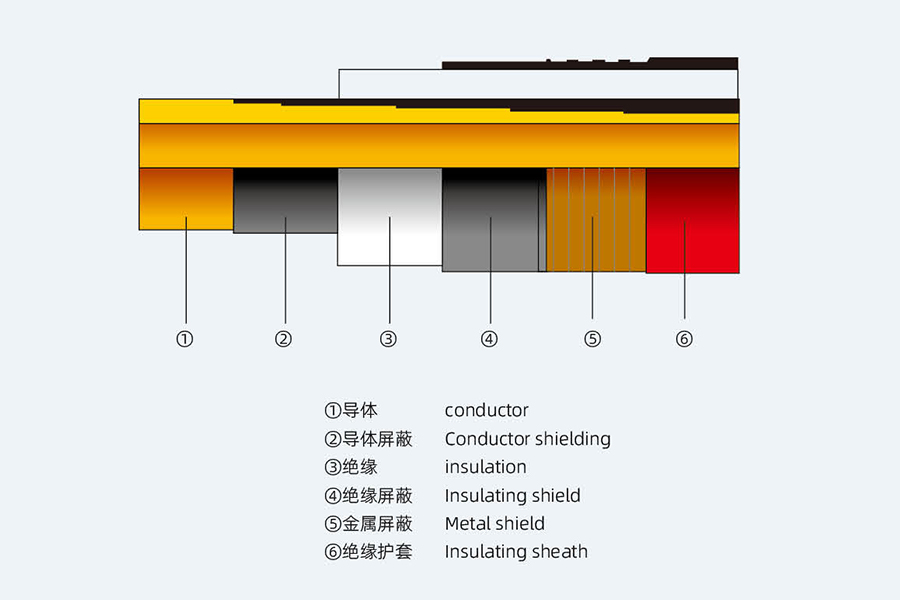

 | Busbar tiub bertebat terlindung komposit ialah gabungan konduktor bar bas tiub (tembaga atau aluminium) dan perisai konduktor, penebat, perisai penebat, dsb., disemperit oleh polimer untuk merealisasikan arus pengaliran dan penebat perisai bar bas. Pemilihan bahan mentah utama: tiub keras tembaga konduktor (disesuaikan khas), skrin dalam, skrin luar, getah EPDM, lapisan pelindung logam, kerajang tembaga, sarung luar dan penebat polimer poliolefin. Teknologi teras: teknologi penyemperitan bersama tiga lapisan - jaminan kualiti penyemperitan, antara muka antara perisai dan penebat dalaman dan luaran adalah ketat tanpa jurang, yang sangat meningkatkan prestasi bas tiub terlindung; Teknologi sambungan busbar tiub bertebat menggunakan sambungan tiub terlindung untuk menjadikan produk lengkap. |

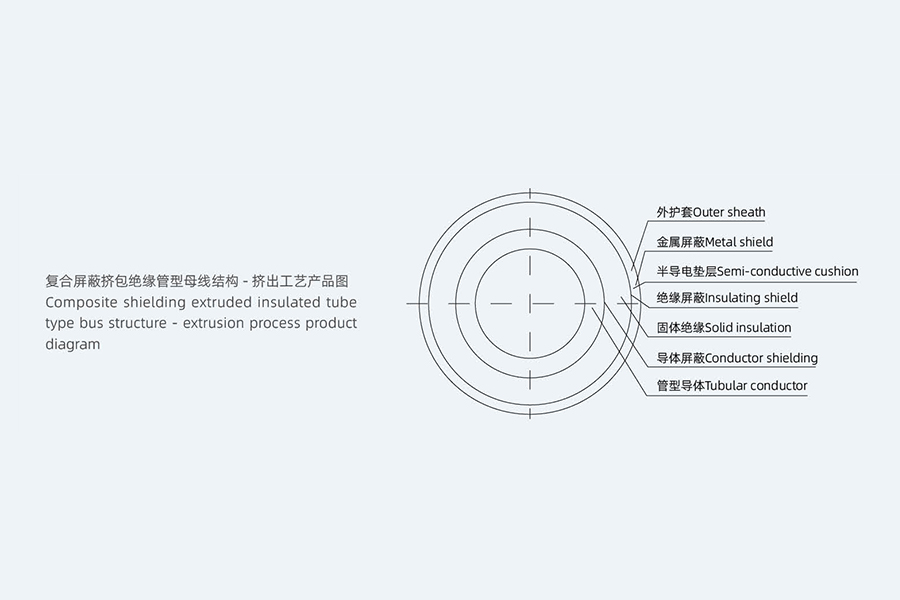

| Lukisan struktur produk |
 |
| Kelebihan busbar jenis tiub terlindung tersemperit |
 |

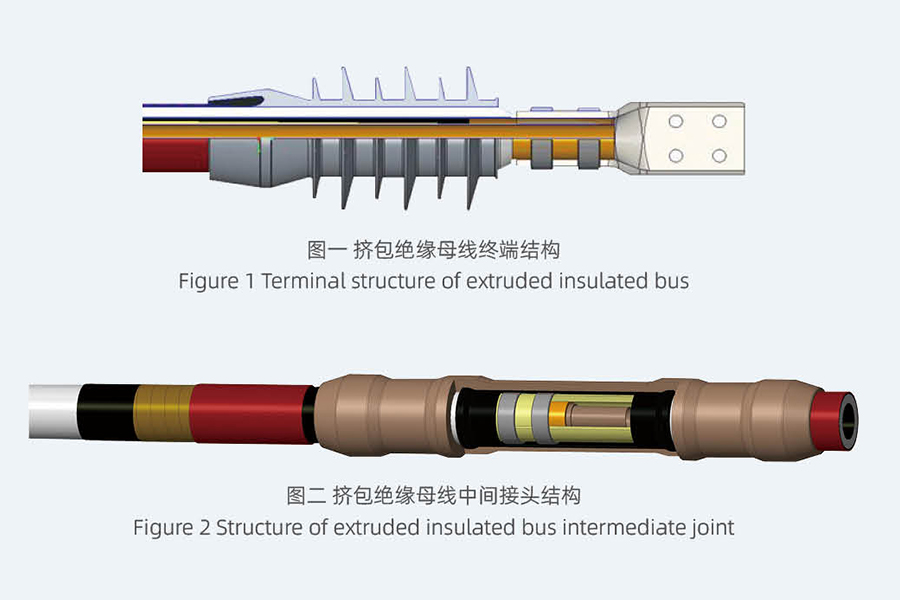

| Penyesuai terminal menyambungkan paip tembaga konduktor bulat dengan hujung sambungan sambungan pengembangan lembut, mencapai peralihan yang lancar dari bulat ke persegi, mengurangkan kenaikan suhu akhir, dan memastikan kapasiti bawaan arus konduktor. Kon tegasan digunakan untuk menukar pengagihan medan elektrik pada kepekatan voltan terminal pengecutan sejuk pasang siap, mengurangkan keamatan medan elektrik, mengurangkan pelepasan produk, mengurangkan kerosakan penebat, meningkatkan prestasi bas tiub, memastikan hayat operasi bas tiub, dan mengurangkan kadar kemalangan pecahan. |

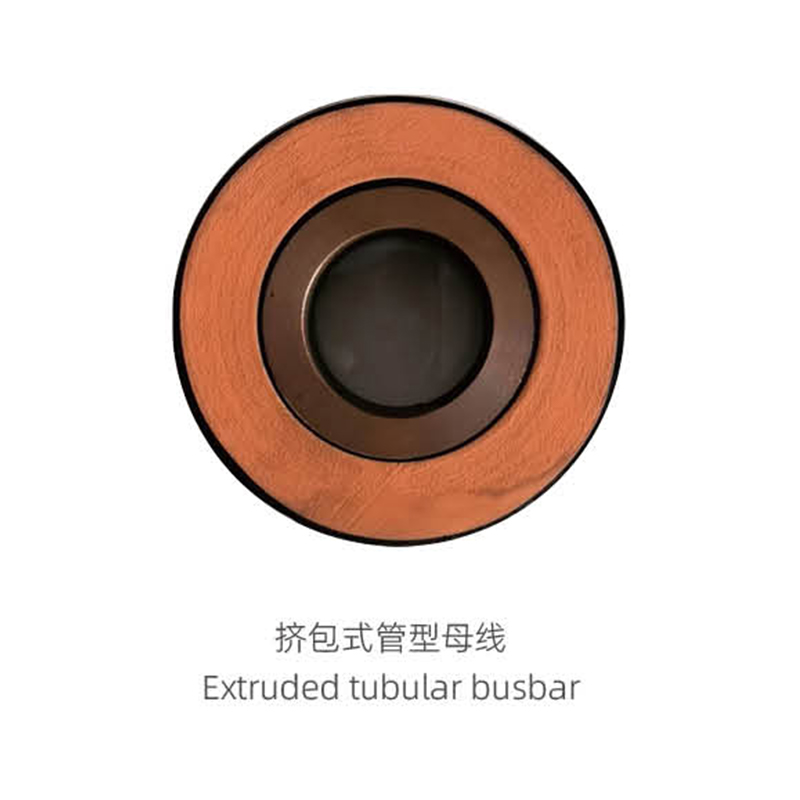

| Teknologi pengeluaran busbar jenis tiub bertebat |
| Kelebihan sendi: struktur kecil, mudah dipasang, selepas rawatan khas boleh direndam dalam air untuk masa yang singkat, dengan menukar bentuk geometri kepekatan voltan sambungan busbar tiub untuk menukar pengagihan medan elektrik, mengurangkan kekuatan medan elektrik, untuk mengurangkan kemungkinan penjanaan korona, mengurangkan kerosakan penebat, meningkatkan prestasi busbar tiub, memastikan hayat operasi kadar kemalangan tiub, mengurangkan masa operasi bar bas tiub. |
 |
| Peraturan am |
| Spesifikasi teknikal ini boleh digunakan pada bar bas tembaga terlindung sepenuhnya perisai komposit, dan mengemukakan keperluan teknikal dari segi fungsi, struktur, prestasi, pemasangan dan ujian. Spesifikasi teknikal ini ialah keperluan teknikal minimum, tidak menyatakan semua butiran teknikal, dan tidak memetik sepenuhnya peruntukan piawaian dan spesifikasi yang berkaitan. Kontraktor hendaklah menyediakan produk berkualiti tinggi mengikut spesifikasi teknikal ini dan piawaian kebangsaan yang berkaitan. |
| Penyelesaian aplikasi biasa untuk busbar tiub terlindung |

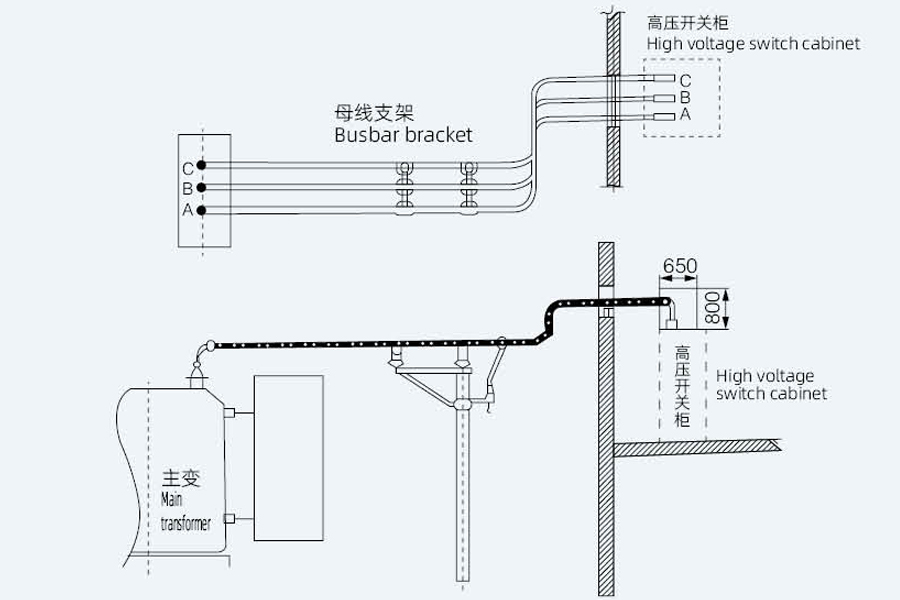

| Kaedah 1: Sambungkan pengubah utama ke bilik kawalan Ini adalah cara yang paling biasa untuk aplikasi busbar tiub. Bar bas disambungkan terus dari terminal voltan rendah pengubah utama ke suis terminal kabinet di dalam bilik kawalan. Kelebihan utama: Sesuai untuk arus besar. Pendawaian adalah jelas dan cantik, dan boleh terlindung sepenuhnya atau separuh terlindung. |
 |

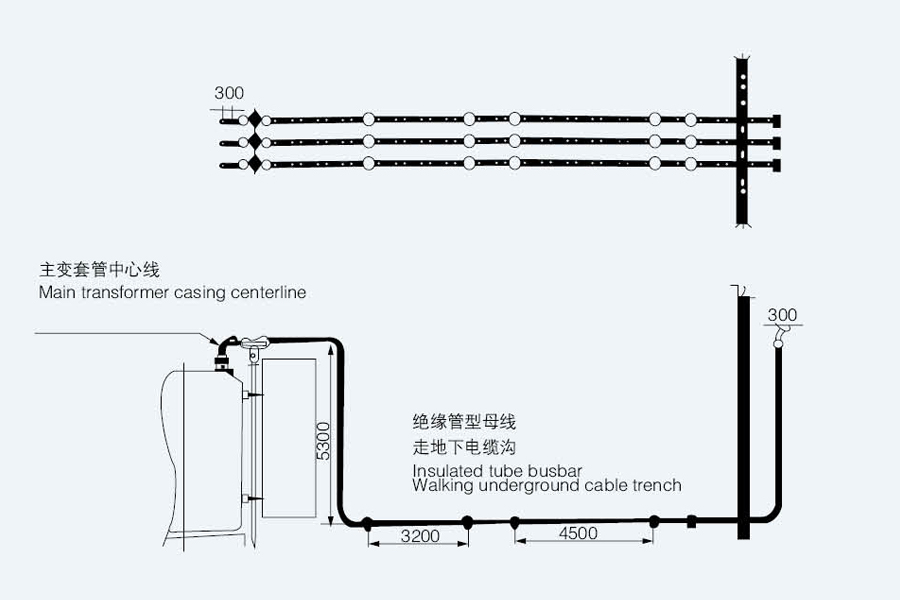

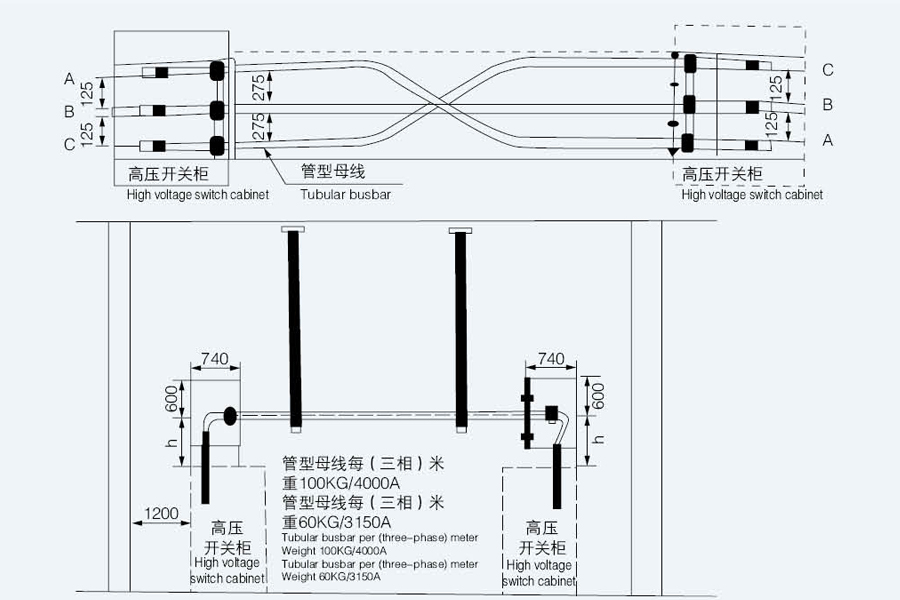

| Kaedah 2: Bar bas dihalakan melalui parit kabel atau mezanin kabel Rajah di bawah ialah satu lagi cara biasa untuk menggunakan bar bas tiub. Bar bas boleh disambungkan ke kabinet suis melalui parit kabel bawah tanah atau mezanin kabel, dan juga boleh digunakan untuk sambungan antara kabinet suis. Bar bas ini terlindung sepenuhnya dan amat sesuai untuk situasi di mana pendawaian sukar. |
 |
| Kaedah 3: Bar bas tiub dialihkan melalui parit kabel atau mezanin kabel Kaedah ini ialah kaedah sambungan kabel atas kabinet suis. Ia juga boleh disambungkan melalui kabel mezanin dan sambungan kabel bawah kaedah. Pengguna boleh memilih mengikut situasi sebenar. Jenis busbar terlindung sepenuhnya. |
 |

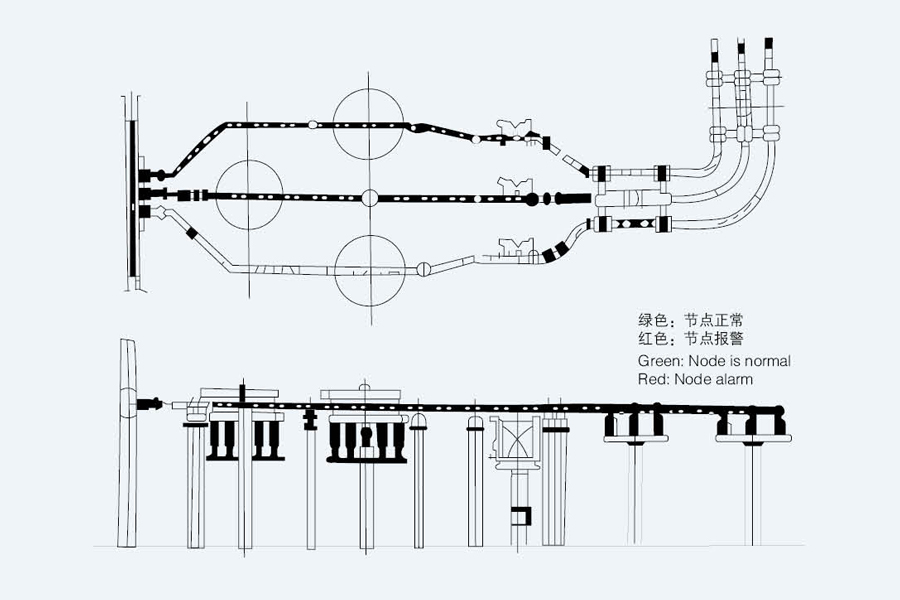

| Kaedah 4: Sistem pemantauan CNC bas tiub Syarikat kami membangunkannya dengan sendirinya dan melaksanakan pemantauan pintar tanpa pemandu ke atas pelbagai data teknikal bas tiub. |
 |

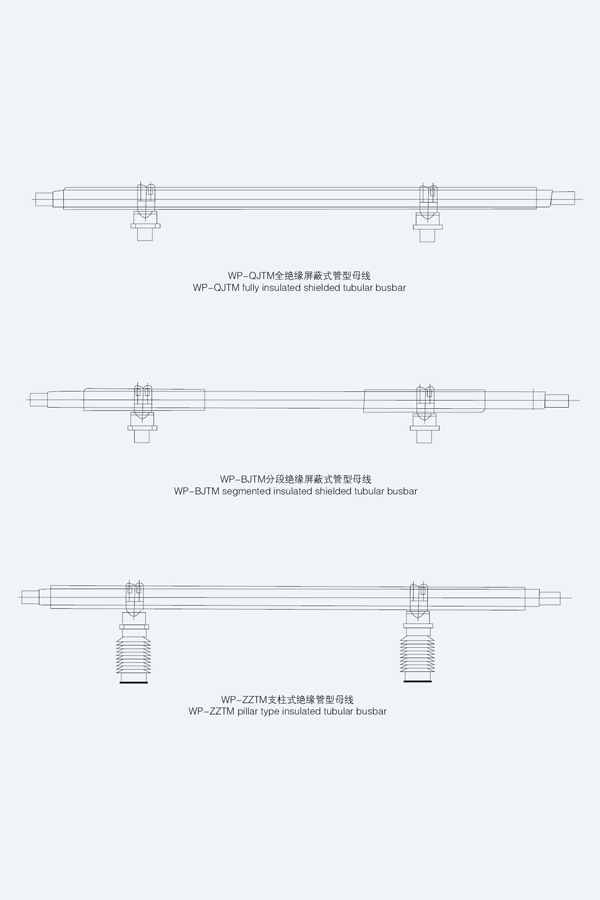

| Busbar tiub bertebat |
 |
Kelebihan Sendi Perantaraan Sejuk-Mengecut pasang siap
Struktur padat, mudah dipasang.
Mengubah pengagihan medan elektrik pada titik kepekatan voltan sambungan bar bas tiub dengan mengubah suai bentuk geometrinya, dengan itu mengurangkan keamatan medan elektrik.
Bertujuan untuk meminimumkan kemungkinan pelepasan korona, mengurangkan kerosakan penebat, dan meningkatkan prestasi bar bas tiub.
Memastikan jangka hayat operasi bar bas tiub dan mengurangkan kejadian kemalangan kerosakan.
Sentuhan terus antara konduktor dicapai melalui lengan dalaman keluli tahan karat, disambungkan secara luaran dengan dua bar bas separuh bulatan. Empat pengapit C keluli tahan karat diketatkan dan dikimpal menggunakan acuan alat khusus, memastikan kapasiti pembawa arus konduktor dan mencegah ubah bentuk.
Selepas rawatan kalis air, sambungan perantaraan membolehkan bar bas beroperasi sebentar semasa tenggelam dalam air.
Tentang Kami
Jiangsu Wopeng Power Technology Co., Ltd.
Ditubuhkan pada Jun 2018, Jiangsu Wopeng Power Technology Co., Ltd. ialah Pengeluar Bar Bas Tiub Getah Silikon EPDM Tersuai dan Kilang Bar Bas Tiub Getah Silikon EPDM Voltan Tinggi OEM, ia telah berkembang pesat menjadi perusahaan berteknologi tinggi khusus dalam bidang sistem bar bas voltan tinggi dan rendah.
Kami mempunyai pasukan profesional pengurus industri berpengalaman, kakitangan teknikal dan teknikal kanan, serta pengeluar pengeluaran pakar yang telah terlibat dalam peralatan teknikal kuasa selama bertahun-tahun.
Produk utama kami termasuk bar bas tiub tembaga & aluminium, bar bas tiub tenaga angin, bar bas intensif, dan sistem talian sesentuh gelongsor. Kami memberi tumpuan kepada R&D dan pembuatan bar bas tiub bertebat penuh 0.4 kV-35 kV dan sistem bas resin voltan rendah, menyediakan laluan penghantaran kuasa yang boleh dipercayai untuk loji kuasa, pencawang, ladang angin, transit rel dan kemudahan perindustrian.
Testimoni Kehormatan
Berita
-
-
Pada pukul 3 petang. pada petang yang paling panas tahun ini, papan suis 4,000 A di loji pantai bergerak buat kali ketiga minggu itu. Reka bentuknya adalah baik dan pemutus diuji dengan baik. Penyebab sebenar: sambungan terkunci pada palang utama yan...
Lihat Lagi + -
Tanya dua katalog apa yang boleh dibawa oleh bar aluminium 100 × 10 mm dan anda mungkin mendapat dua jawapan berbeza — 800 A dari satu, 965 A dari yang lain. Kedua-duanya boleh menjadi betul, kerana carta keluasan bar bas aluminium bukanlah hak milik log...
Lihat Lagi +
Bar Bas Tiub Bertebat Penuh Pengetahuan Industri
1. Apa Itu Bar Bas Tiub Getah Silikon EPDM
The Bar Bas Tiub Getah Silikon EPDM ialah komponen konduktif terlindung khusus, menggabungkan teras konduktor logam dengan lapisan penebat luar getah silikon EPDM. Ia direka untuk sistem pengagihan kuasa voltan tinggi, menyepadukan penebat yang sangat baik, rintangan cuaca, dan ketahanan mekanikal. Seorang profesional Pembekal Bar Bas Tiub Getah Silikon EPDM menghasilkan produk yang memenuhi piawaian industri, termasuk Bar Bas Tiub Silikon Getah EPDM voltan tinggi untuk senario voltan sederhana dan tinggi (10kV-35kV).
(1) Struktur Teras dan Ciri Utama
The Bar Bas Tiub Getah Silikon EPDM terdiri daripada teras konduktor tembaga atau aluminium (konduksi ≥60% IACS) dan lapisan penebat getah silikon EPDM setebal 3-8mm. Ia boleh menahan voltan kerosakan sebanyak ≥25kV/mm , suhu kerja -40 ℃ hingga 120 ℃, dan mempunyai rintangan yang sangat baik terhadap ozon, sinaran UV, dan kakisan kimia.
2. Kegunaan Utama EPDM Silicone Rubber Tubular Bus Bar
Terima kasih kepada penebat yang unggul dan kebolehsuaian alam sekitar, ia Bar Bas Tiub Getah Silikon EPDM digunakan secara meluas dalam sistem kuasa dan aplikasi perindustrian, terutamanya termasuk:
- Pencawang voltan sederhana dan tinggi (10kV-35kV), digunakan untuk sambungan bar bas antara suis, transformer dan pemutus litar.
- Sistem pengagihan kuasa luar, menyesuaikan diri dengan cuaca buruk seperti hujan, salji dan cahaya matahari yang kuat.
- Loji industri (metalurgi, kimia, elektronik), di mana rintangan kakisan dan kestabilan penebat diperlukan.
- Stesen tenaga boleh diperbaharui (solar, angin), menyambungkan peralatan penjanaan kuasa ke grid pengedaran.
Yang boleh dipercayai Pembekal Bar Bas Tiub Getah Silikon EPDM menyediakan spesifikasi tersuai agar sesuai dengan ruang pemasangan dan keperluan voltan yang berbeza, memastikan penghantaran kuasa yang selamat dan stabil.
3. Perbandingan Prestasi dengan Bar Bas Bertebat Tradisional
| Jenis Bar Bas | Voltan Pecahan | Rintangan Cuaca | Hayat Perkhidmatan |
|---|---|---|---|
| Bar Bas Tiub Getah Silikon EPDM | ≥25kV/mm | Cemerlang (tahan UV/ozon) | 25-35 tahun |
| Bar Bas Bertebat PVC | ≤15kV/mm | Lemah (UV terdedah kepada penuaan) | 10-15 tahun |
| Bar Bas Bertebat Seramik | ≥30kV/mm | baik (rapuh) | 20-25 tahun |
The Bar Bas Tiub Silikon Getah EPDM voltan tinggi terserlah kerana prestasinya yang seimbang—rintangan cuaca yang lebih baik daripada PVC dan fleksibiliti yang lebih tinggi daripada seramik, menjadikannya sesuai untuk aplikasi voltan tinggi luaran dan industri.
4. Soalan Lazim
S1: Apakah julat voltan yang sesuai untuk EPDM Silicone Rubber Tubular Bus Bar?
A: Ia digunakan terutamanya untuk 10kV-35kV sistem kuasa voltan sederhana dan tinggi, dengan pilihan tersuai untuk tahap voltan yang lebih tinggi.
S2: Bagaimana untuk memilih pembekal EPDM Silicone Rubber Tubular Bus Bar yang boleh dipercayai?
J: Pilih pembekal dengan laporan ujian prestasi penebat, kualiti bahan EPDM yang stabil dan keupayaan pengeluaran tersuai.
S3: Bolehkah ia digunakan dalam persekitaran pantai atau menghakis?
J: Ya, lapisan getah silikon EPDMnya mempunyai rintangan kakisan yang kuat, sesuai untuk persekitaran perindustrian pantai dan kimia.
S4: Apakah kapasiti pembawa arus maksimum bar bas ini?
A: Model standard boleh membawa sehingga 3000A , dengan pilihan kapasiti yang lebih besar tersedia daripada pembekal profesional.
