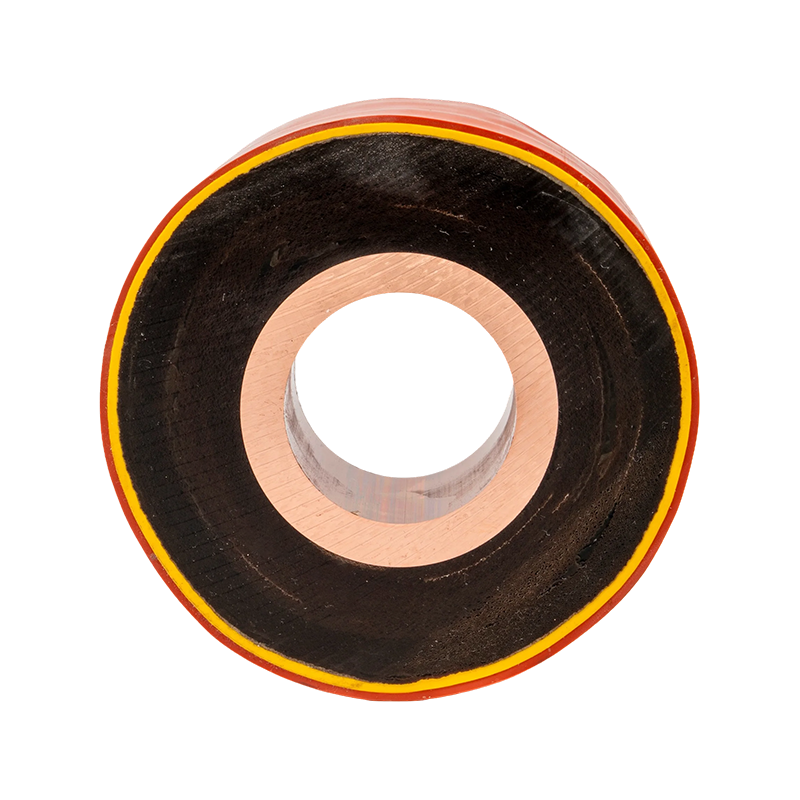

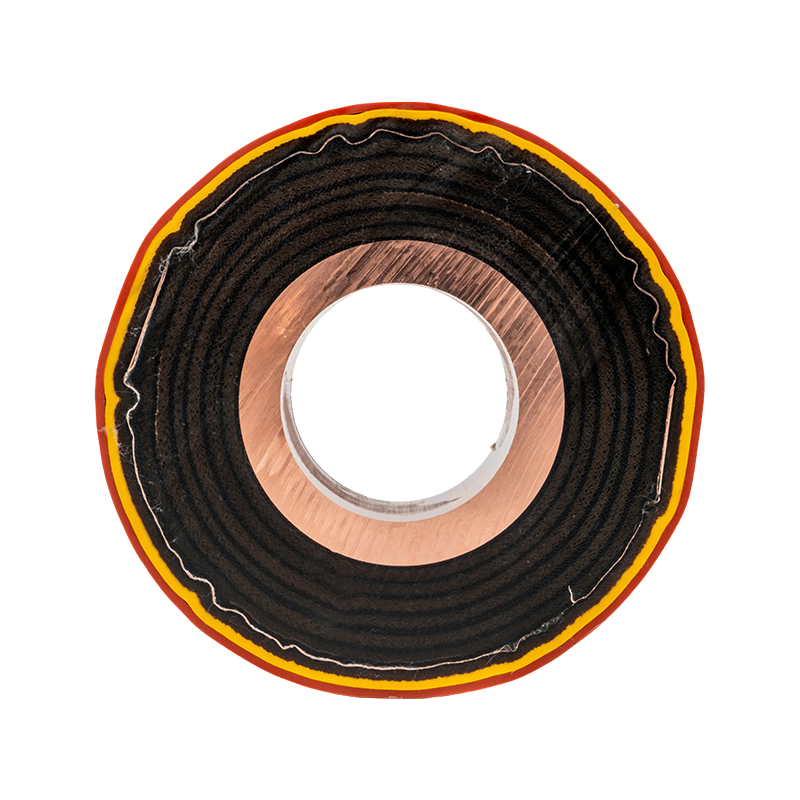

Bar Bas Tiub Pemutus Resin Epoksi
WOPENG Epoxy Resin Casting Tubular Bus Bar ialah produk penghantaran kuasa yang dibentuk secara bersepadu menggunakan mesin pengacuan suntikan vakum dua komponen automatik sepenuhnya, yang menggunakan suntikan tekanan dan teknologi pengawetan suhu tinggi. Strukturnya tidak boleh dipisahkan dan mempunyai ciri-ciri kalis api bersama-sama dengan rintangan penuaan, menawarkan hayat perkhidmatan yang direka selama lebih 30 tahun. Untuk produk ini, sambungan penebat dan konduktor kuprum dihasilkan melalui proses pengacuan satu pukulan, mencapai gabungan lancar tanpa antara muka. Sambungan perantaraan menggunakan teknik kimpalan pengapit keluli tahan karat terbenam, memastikan kenaikan suhu pada sambungan terminal kekal lebih rendah daripada badan konduktor. Produk ini menggunakan TZ7 atau konduktor tembaga bebas oksigen gred lebih tinggi (kandungan tembaga ≥ 99.90%), dengan rentang penggantungan maksimum tidak melebihi 5 meter. Ia menggabungkan reka bentuk struktur terlindung sepenuhnya, di mana pelindung logam dibuat daripada komposit jalur keluli tin dan jalur tembaga. Sistem pembumian direalisasikan dengan mengimpal wayar terdampar tembaga dengan pasti pada lapisan pelindung logam. Selain itu, produk ini dilengkapi dengan langkah kalis air dan kalis lembap serta sistem pengenalan piawai.
- Butiran Produk
- Ciri-ciri
- Hubungi Kami
Kelebihan Teknikal
Proses Pengacuan Bersepadu: Menggunakan mesin pengacuan suntikan vakum pelepasan dwi mod automatik sepenuhnya untuk tuangan bersepadu, produk dibentuk dalam satu kitaran melalui suntikan aliran tekanan dan pengawetan suhu tinggi. Konduktor, lapisan pelindung, kertas krep semikonduktif, lapisan pelindung luar, lapisan pelindung logam, dan lapisan pelindung luar disepadukan dengan lancar ke dalam struktur monolitik yang tidak boleh dipisahkan.
Reka Bentuk LongLife: Produk ini menampilkan ciri kalis api dan rintangan penuaan, dengan hayat perkhidmatan sehingga 30 tahun.
Bahan Konduktif Berkualiti Tinggi: TZ7 atau kuprum gred lebih tinggi dipilih sebagai bahan konduktif, dengan tiub kuprum tulen mempunyai kandungan kuprum ≥99.90%.
Teknologi Penyambungan Boleh Dipercayai: Penyambung penebat terbentuk dalam satu kitaran pengacuan dan dicantumkan ke dalam satu badan dengan konduktor kuprum. Sambungan perantaraan menggunakan kimpalan pengapit keluli tahan karat terbenam. Kenaikan suhu pada sambungan terminal adalah lebih rendah daripada badan konduktor. Sambungan antara sambungan penebat dan peralatan dicapai melalui pautan fleksibel yang diikat dengan bolt.

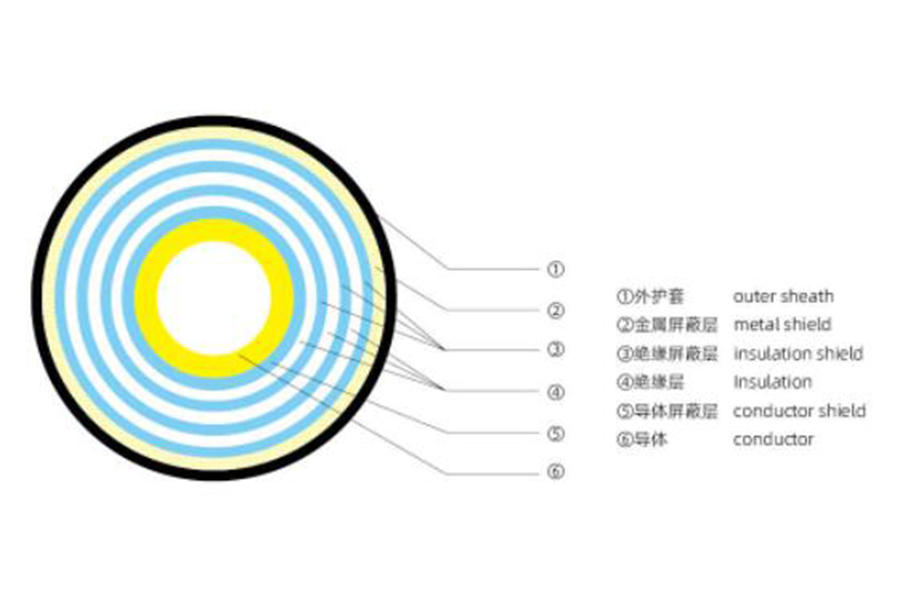

| Gambarajah skematik struktur produk |
 |
| Tahap voltan (KV) | Ketebalan penebat (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| Keadaan persekitaran penggunaan | |
| Ketinggian: ≤ 4000 meter Suhu udara ambien minimum:-45 ℃; Suhu udara ambien tertinggi ialah 60C; Perbezaan suhu harian maksimum :35K Keamatan cahaya matahari: 100ow/m2 sinaran cahaya matahari Kelajuan angin maksimum: 40m/s(10minit purata kelajuan angin maksimumdari 10m di atas tanah) Kelembapan relatif ambien (pada 25 。 C): purata kelembapan relatif yang diukur dalam masa 24 jam adalah kurang daripada 95%; Purata kelembapan relatif bulanan s 90% Ketebalan ais: ketebalan ais tidak melebihi 20mm Keamatan seismik: 8 darjah Pecutan mendatar tanah: 0.20g Pecutan menegak: 0.15g Kekerapan: 20Hz Masa ketahanan ialah gelombang sinus: 3 kitaran Faktor keselamatan: lebih daripada 167 Tahap pencemaran: Tahap pencemaran mengikut GB/T5582 dinyatakan V -jarak spesifik reka bentuk pencemaran serius adalah 31mm/kv, selepas terminal luar dipasang dengan peranti memanjat, jumlah jarak pendakian tidak kurang daripada 680mm Lebihan voltan sementara: masa lebihan voltan tidak boleh melebihi 8j dalam 24tangan tidak boleh melebihi 125j dalam sepanjang tahun | |
 |  |
 | |
| Struktur dan keperluan produk | |
| Busbar tiub penuangan resin epoksi vakum dituangkan oleh mesin pelekat vakum kacau cecair automatik berkembar, penuangan tekanan dan pengawetan suhu tinggi sebaik sahaja terbentuk. Konduktor, lapisan perisai dalam, kertas beralun separa konduktif, lapisan perisai luar, lapisan perisai logam, dan lapisan perlindungan luar secara keseluruhan, tidak boleh berpecah, kalis api, rintangan penuaan, hayat perkhidmatan selama 30 tahun. Sambungan terminal bas tiub pemutus resin epoksi vakum dibentuk sekali dan disepadukan dengan konduktor kuprum. Pautan tengah dikimpal dengan gelung keluli tahan karat tertanam. Kenaikan suhu sambungan terminal adalah kurang daripada badan konduktor. Bahan ini konsisten dengan bentuk struktur dan bahan bar bas. Bahan konduktor: T2Yand di atas gred tembaga perlu dipilih, dan kandungan tembaga paip tembaga tulen adalah ≥ 99.90%. Jangka maksimum bar bas tiub terampai bagi penuangan resin epoksi vakum tidak lebih daripada sM. Bas tiub harus mempunyai lapisan perisai logam, dan perisai logam diperbuat daripada jalur jalinan tembaga dan jalur tembaga. Dawai plumbum pembumian dikimpal dengan pasti dengan pita jalinan tembaga dan lapisan pelindung logam. Titik pembumian mesti disambungkan dengan selamat ke sistem pembumian di tapak. Titik pembumian mesti diperkuat dengan langkah kalis air dan kalis lembap. Titik asas mesti ditanda dan dinomborkan Penutup luar penebat skrin pembumian seharusnya dapat mencegah pencerobohan kelembapan dan lembapan dengan pasti. Sendal penebat pengecutan haba boleh digunakan, dan warna fasa (kuning, hijau, merah) digunakan di tempat yang jelas. Rawatan anti-karat hendaklah digunakan pada kimpalan logam dalam pembinaan tapak. Semua bolt dan skru yang digunakan diperbuat daripada bahan tergalvani celup panas. Sambungan antara sambungan terminal bas tiub yang dituang resin epoksi vakum dan peralatan dibuat daripada sambungan lembut dan sambungan pengikat bolt. Keperluan untuk permukaan pusingan hujung konduktor: hujung paip tembaga hendaklah dibulatkan, dan permukaan sambungan hujung paip tembaga hendaklah disalut dengan perak atau timah untuk memastikan rintangan sentuhan rendah dan fungsi anti-karat. | |
 |  |
| Penyelesaian aplikasi biasa untuk busbar tiub terlindung |

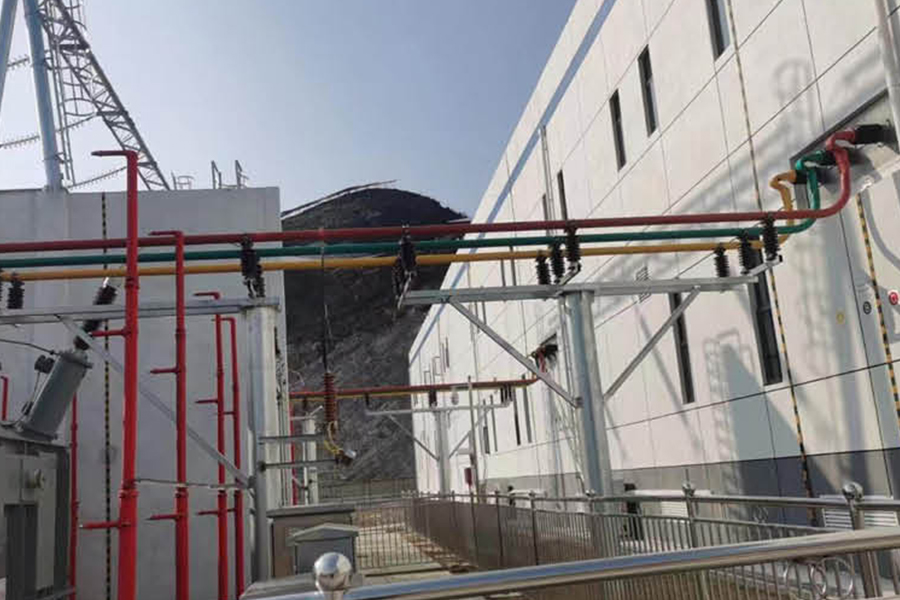

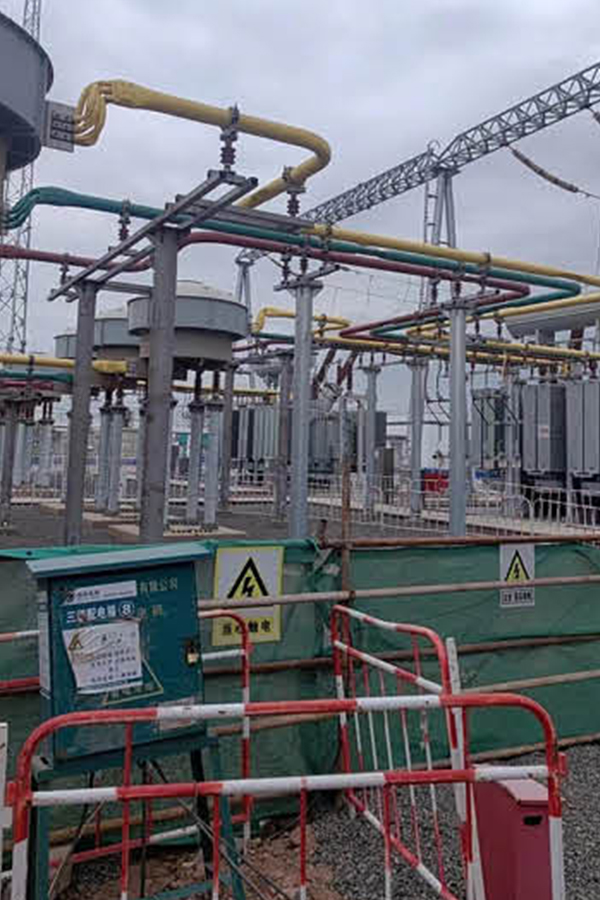

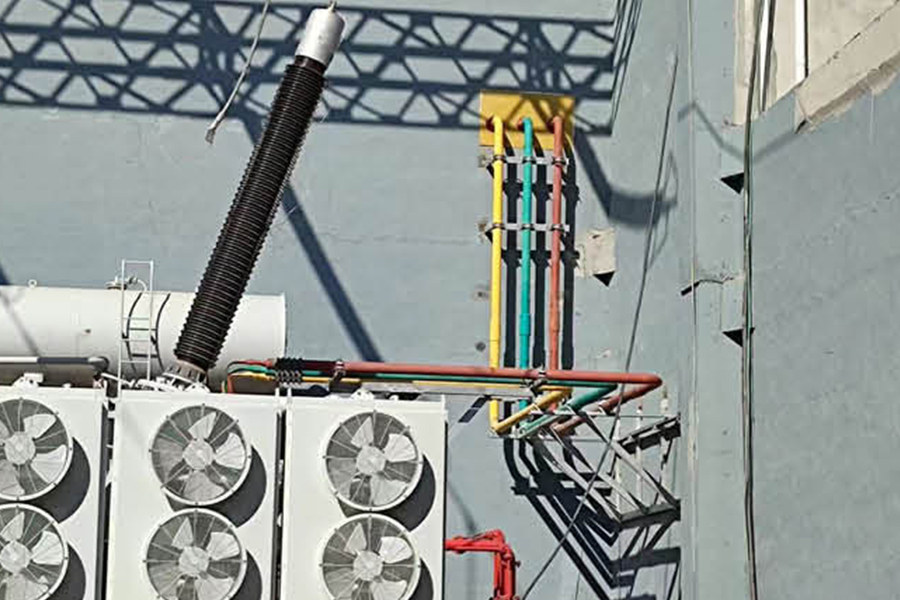

| Kaedah 1: Sambungkan pengubah utama ke bilik kawalan Ini adalah cara yang paling biasa untuk aplikasi busbar tiub. Bar bas disambungkan terus dari terminal voltan rendah pengubah utama ke suis terminal kabinet di dalam bilik kawalan. Kelebihan utama: Sesuai untuk arus besar. Pendawaian adalah jelas dan cantik, dan boleh terlindung sepenuhnya atau separuh terlindung. |
 |

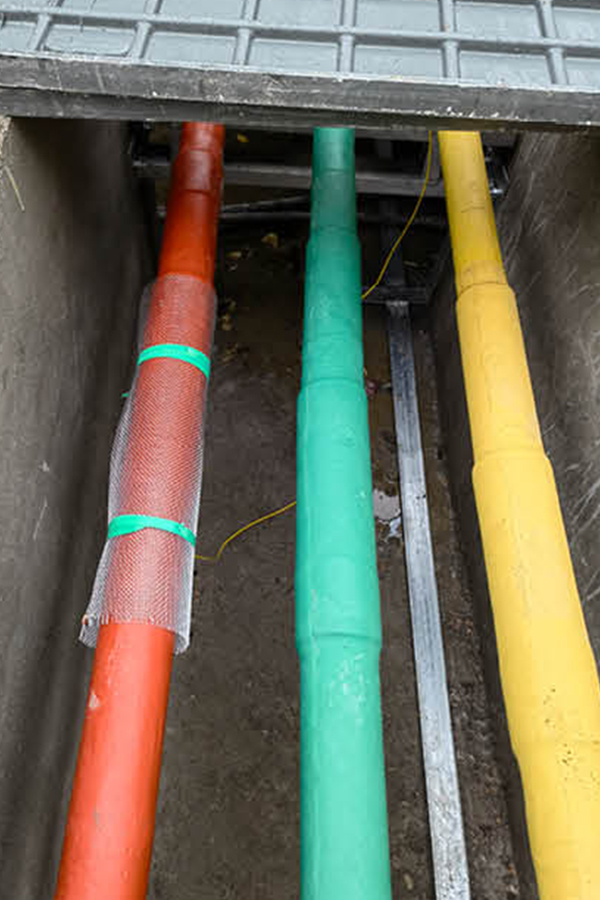

| Kaedah 2: Bar bas dihalakan melalui parit kabel atau mezanin kabel Rajah di bawah ialah satu lagi cara biasa untuk menggunakan bar bas tiub. Bar bas boleh disambungkan ke kabinet suis melalui parit kabel bawah tanah atau mezanin kabel, dan juga boleh digunakan untuk sambungan antara kabinet suis. Bar bas ini terlindung sepenuhnya dan amat sesuai untuk situasi di mana pendawaian sukar. |
 |
| Kaedah 3: Bar bas tiub dialihkan melalui parit kabel atau mezanin kabel Kaedah ini ialah kaedah sambungan kabel atas kabinet suis. Ia juga boleh disambungkan melalui kabel mezanin dan sambungan kabel bawah kaedah. Pengguna boleh memilih mengikut situasi sebenar. Jenis busbar terlindung sepenuhnya. |
 |
| Kaedah 4: Sistem pemantauan CNC bas tiub Syarikat kami membangunkannya dengan sendirinya dan melaksanakan pemantauan pintar tanpa pemandu ke atas pelbagai data teknikal bas tiub. |
 |
| Busbar tiub bertebat |
 |
Keadaan Persekitaran Operasi
Ketinggian: ≤4000 m
Keadaan Suhu: Suhu udara ambien minimum: 45°C；Suhu udara ambien maksimum: 60°C；Perubahan suhu harian maksimum: 35 K
Keamatan Sinaran Suria: 1000 W/m²
Keadaan Kelajuan Angin: Kelajuan angin maksimum: 40 m/s
Keadaan Kelembapan: Purata kelembapan relatif harian: ≤95% ；Purata kelembapan relatif bulanan: ≤90%
Keadaan Penutup Ais: Ketebalan ais tidak melebihi 20 mm
Keadaan Seismik: Keamatan seismik: 8 darjah； Pecutan mendatar tanah: 0.20 g； Pecutan menegak tanah: 0.15 g； Kekerapan: 20 Hz； Tahan tempoh untuk gelombang sinus: 3 kitaran
Faktor Keselamatan: Lebih daripada 1.67
Tentang Kami
Jiangsu Wopeng Power Technology Co., Ltd.
Ditubuhkan pada Jun 2018, Jiangsu Wopeng Power Technology Co., Ltd. ialah Tersuai Bar Bas Tiub Pemutus Resin Epoksi Pengeluar dan OEM Bar Bas Tiub Pemutus Resin Epoksi Kilang, ia telah berkembang pesat menjadi perusahaan berteknologi tinggi khusus dalam bidang sistem bar bas voltan tinggi dan rendah.
Kami mempunyai pasukan profesional pengurus industri berpengalaman, kakitangan teknikal dan teknikal kanan, serta pengeluar pengeluaran pakar yang telah terlibat dalam peralatan teknikal kuasa selama bertahun-tahun.
Produk utama kami termasuk bar bas tiub tembaga & aluminium, bar bas tiub tenaga angin, bar bas intensif, dan sistem talian sesentuh gelongsor. Kami memberi tumpuan kepada R&D dan pembuatan bar bas tiub bertebat penuh 0.4 kV-35 kV dan sistem bas resin voltan rendah, menyediakan laluan penghantaran kuasa yang boleh dipercayai untuk loji kuasa, pencawang, ladang angin, transit rel dan kemudahan perindustrian.

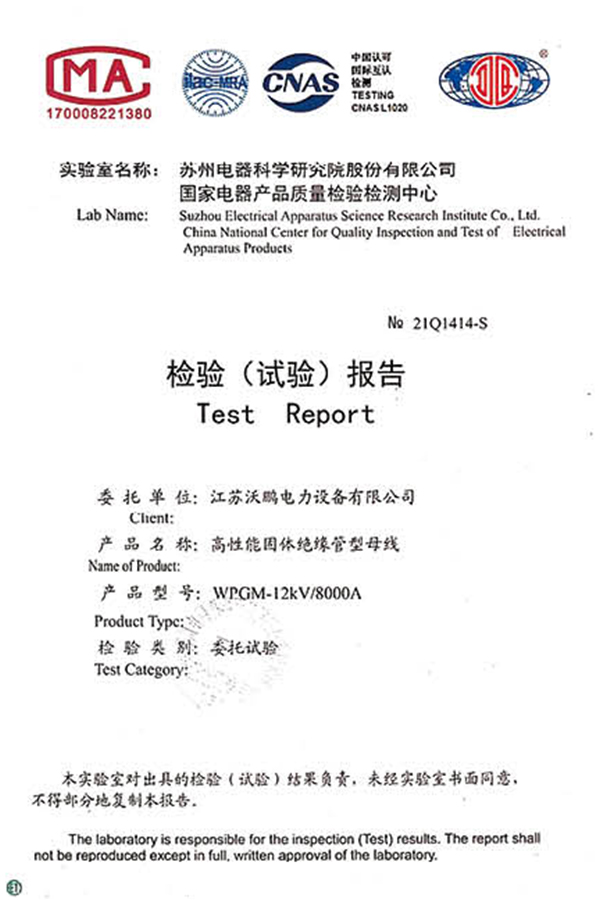

Testimoni Kehormatan
Berita
-
-
Pada pukul 3 petang. pada petang yang paling panas tahun ini, papan suis 4,000 A di loji pantai bergerak buat kali ketiga minggu itu. Reka bentuknya adalah baik dan pemutus diuji dengan baik. Penyebab sebenar: sambungan terkunci pada palang utama yan...
Lihat Lagi + -
Tanya dua katalog apa yang boleh dibawa oleh bar aluminium 100 × 10 mm dan anda mungkin mendapat dua jawapan berbeza — 800 A dari satu, 965 A dari yang lain. Kedua-duanya boleh menjadi betul, kerana carta keluasan bar bas aluminium bukanlah hak milik log...
Lihat Lagi +
Bar Bas Tiub Bertebat Penuh Pengetahuan Industri
1. Apakah Bar Bas Tiub Pemutus Resin Epoksi
The Bar Bas Tiub Pemutus Resin Epoksi ialah komponen pengalir bertebat berprestasi tinggi, dihasilkan dengan menuang resin epoksi di sekeliling konduktor logam (tembaga atau aluminium) melalui proses pengacuan ketepatan. Ia menyepadukan penebat elektrik yang sangat baik, kekuatan mekanikal dan prestasi anti-pencemaran, berfungsi sebagai bahagian teras dalam sistem pengagihan kuasa voltan sederhana dan tinggi. Seorang profesional Pembekal Bar Bas Tiub Pemutus Resin Epoksi menghasilkan produk yang memenuhi piawaian industri yang ketat, memastikan operasi yang stabil dalam persekitaran kuasa yang kompleks.
(1) Struktur Teras dan Prestasi Utama
The Bar Bas Tiub Pemutus Resin Epoksi terdiri daripada teras konduktor (konduksi ≥63% IACS) dan lapisan penebat resin epoksi (ketebalan 5-10mm). Ia mempunyai voltan kerosakan sebanyak ≥30kV/mm , rintangan penebat melebihi 1.0×10¹³Ω, dan boleh menahan suhu kerja -30 ℃ hingga 130 ℃. Lapisan resin epoksinya tidak mudah terbakar (memenuhi standard UL94 V-0) dan mempunyai ketahanan yang kuat terhadap kelembapan dan kakisan kimia.
2. Di manakah Bar Bas Tiub Casting Resin Epoksi Digunakan
Oleh kerana penebat dan kestabilannya yang unggul, ia Bar Bas Tiub Pemutus Resin Epoksi digunakan secara meluas dalam senario yang memerlukan keselamatan dan kebolehpercayaan yang tinggi, terutamanya termasuk:
- Pencawang voltan sederhana dan tinggi (10kV-35kV), digunakan untuk sambungan bar bas antara transformer, pemutus litar dan gear suis.
- Kabinet pengagihan kuasa dalaman dan panel kawalan, terutamanya dalam kelembapan tinggi atau persekitaran industri berdebu.
- Sistem kuasa di bangunan bertingkat tinggi, hospital dan pusat data, di mana keselamatan kebakaran dan kestabilan penebat adalah kritikal.
- Stesen tenaga boleh diperbaharui (solar, angin) dan loji perindustrian (petrokimia, metalurgi), menyesuaikan diri dengan keadaan kerja yang teruk.
Yang boleh dipercayai Pembekal Bar Bas Tiub Pemutus Resin Epoksi menyediakan spesifikasi tersuai, termasuk saiz konduktor yang berbeza dan ketebalan penebat, agar sesuai dengan pelbagai senario pemasangan dan keperluan voltan.
3. Perbandingan Prestasi dengan Bar Bas Bertebat Lain
| Jenis Bar Bas | Voltan Pecahan | Tahan Api | Rintangan Kelembapan |
|---|---|---|---|
| Bar Bas Tiub Pemutus Resin Epoksi | ≥30kV/mm | UL94 V-0 (Tidak mudah terbakar) | Cemerlang |
| Bar Bas Bertebat Getah Silikon | ≥25kV/mm | UL94 V-1 | bagus |
| Bar Bas Bertebat PVC | ≤15kV/mm | UL94 V-2 | miskin |
The Bar Bas Tiub Pemutus Resin Epoksi mempunyai kelebihan yang jelas dalam voltan kerosakan dan rintangan kebakaran, menjadikannya pilihan pilihan untuk senario pengagihan kuasa keselamatan tinggi. Seorang profesional Pembekal Bar Bas Tiub Pemutus Resin Epoksi memastikan kualiti produk yang konsisten untuk memenuhi keperluan ketat projek kuasa utama.
4. Soalan Lazim
S1: Apakah hayat perkhidmatan Bar Bas Tiub Pemutus Resin Epoksi?
A: Di bawah keadaan kerja biasa, ia boleh berfungsi 30-40 tahun , dengan prestasi yang stabil dan tiada penuaan yang jelas.
S2: Bagaimana untuk memilih pembekal Epoxy Resin Casting Tubular Bus Bar yang boleh dipercayai?
J: Utamakan pembekal dengan laporan ujian jenis produk, peralatan tuangan lanjutan dan pengalaman yang kaya dalam aplikasi sistem kuasa.
S3: Bolehkah ia digunakan dalam persekitaran luar?
A: Ia terutamanya sesuai untuk kegunaan dalaman; model luar dengan rawatan anti-UV boleh didapati daripada pembekal profesional.
S4: Apakah kapasiti pembawa arus maksimum bar bas ini?
A: Model standard boleh membawa sehingga 3500A , dengan pilihan tersuai untuk keperluan semasa yang lebih besar.
