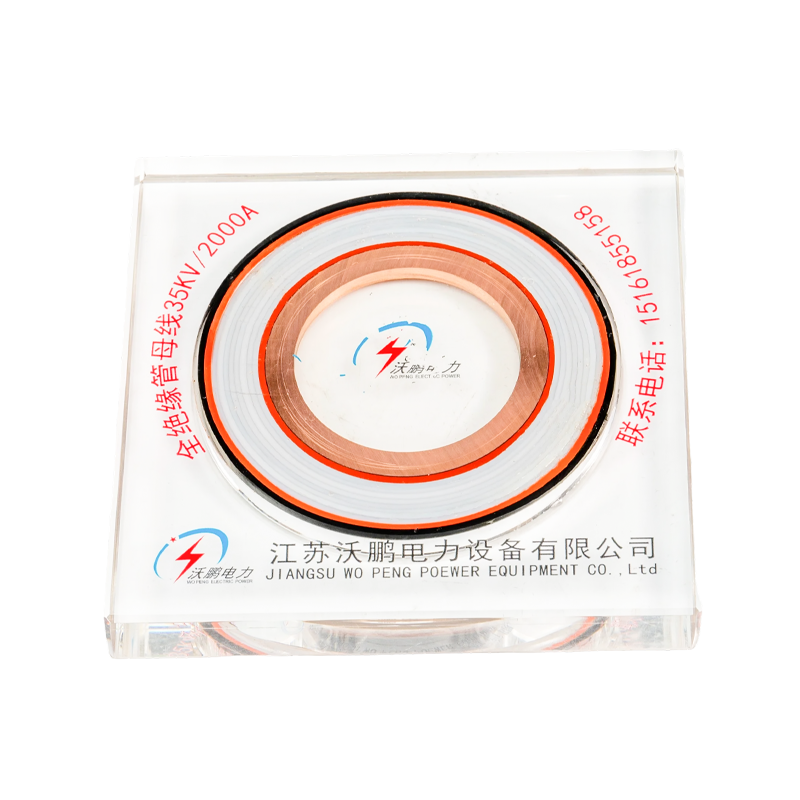

Bar Bas Tiub PTFE
WOPENG PTFE Tubular Bus Bar direka khusus untuk persekitaran yang melampau. Penebat utamanya menggunakan penggulungan mekanikal yang tepat bagi filem polytetrafluoroethylene (PTFE), dengan minyak silikon digunakan di antara lapisan untuk membentuk penebat berterusan yang padat dan bebas gas. Produk ini menggabungkan tidak kurang daripada 5 skrin kapasitif (termasuk skrin sifar, skrin penggredan dan skrin pembumian) dan dilengkapi dengan pemanjang rayap getah silikon untuk mencapai pengedaran medan elektrik yang dioptimumkan dan prestasi rayapan yang dipertingkatkan. Ia menawarkan rintangan kakisan yang sangat baik dan toleransi suhu tinggi/rendah yang unggul, dengan julat suhu operasi -60°C hingga 250°C dan penarafan perlindungan mencapai IP68.
- Butiran Produk
- Ciri-ciri
- Hubungi Kami
Kelebihan Teknikal
Rintangan Suhu: Julat suhu operasi dari -60°C hingga 250°C.
Rintangan Kakisan: Tahan kepada asid, alkali, semburan garam dan pelarut organik.
Sifat Pelincir: Pekali geseran yang sangat rendah bagi bar bas tiub PTFE, mengurangkan tekanan mekanikal.
Kekuatan Dielektrik Tinggi: Pemalar dielektrik rendah, kehilangan dielektrik minimum dan prestasi penebat yang stabil.

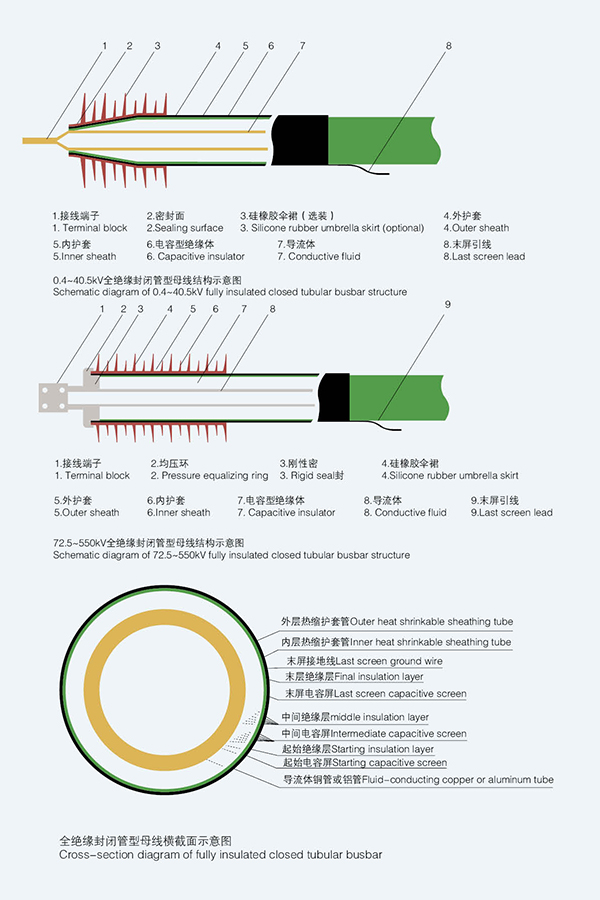

| Gambarajah Struktur Busbar Tiub Bertebat (Proses Politetraoksietilena) |
 |

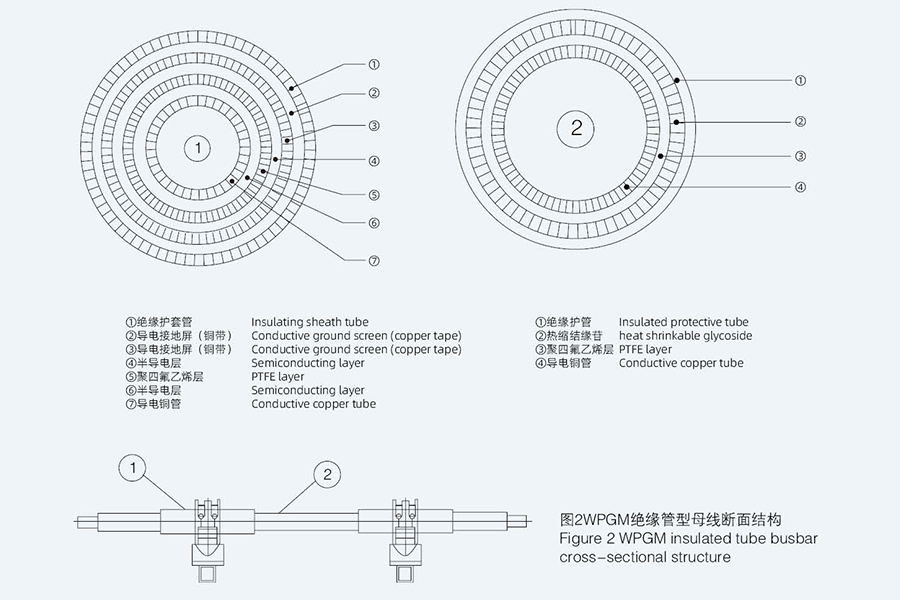

| Struktur keratan rentas busbar tiub terlindung GM ditunjukkan dalam Rajah 2.Model: GMn/n |
 |
 |
 |
| Penyelesaian aplikasi biasa untuk busbar tiub terlindung |

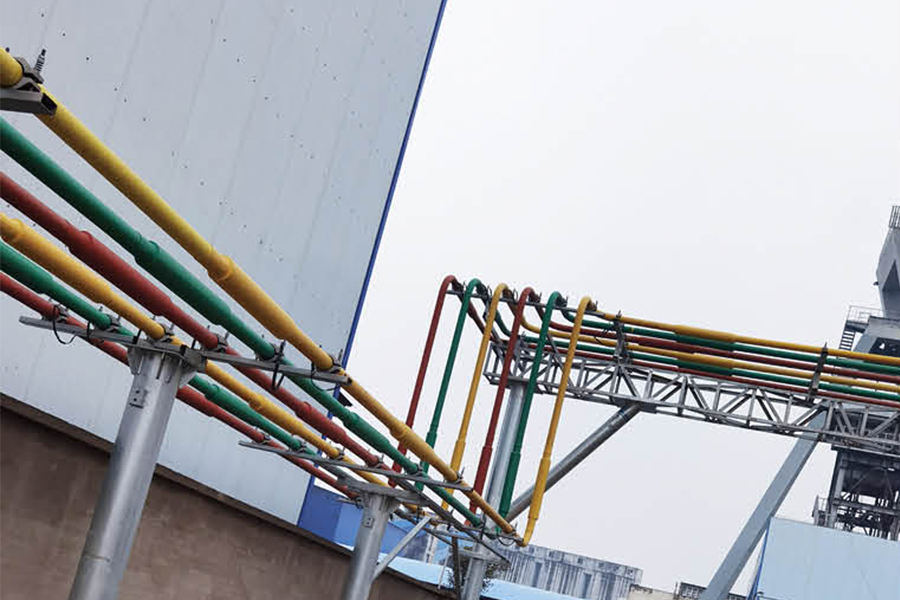

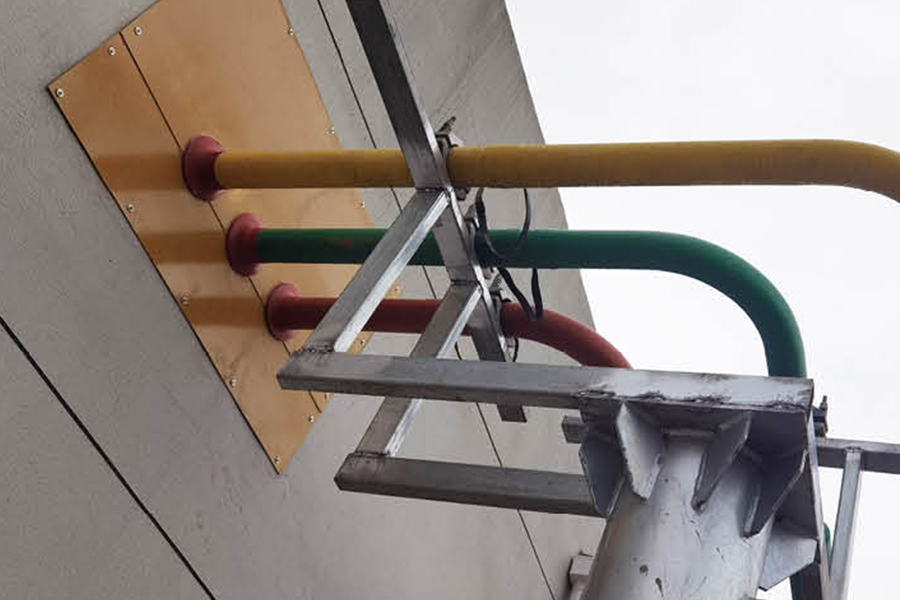

| Kaedah 1: Sambungkan pengubah utama ke bilik kawalan Ini adalah cara yang paling biasa untuk aplikasi busbar tiub. Bar bas disambungkan terus dari terminal voltan rendah pengubah utama ke suis terminal kabinet di dalam bilik kawalan. Kelebihan utama: Sesuai untuk arus besar. Pendawaian adalah jelas dan cantik, dan boleh terlindung sepenuhnya atau separuh terlindung. |
 |
| Kaedah 2: Bar bas dihalakan melalui parit kabel atau mezanin kabel Rajah di bawah ialah satu lagi cara biasa untuk menggunakan bar bas tiub. Bar bas boleh disambungkan ke kabinet suis melalui parit kabel bawah tanah atau mezanin kabel, dan juga boleh digunakan untuk sambungan antara kabinet suis. Bar bas ini terlindung sepenuhnya dan amat sesuai untuk situasi di mana pendawaian sukar. |
 |
| Kaedah 3: Bar bas tiub dialihkan melalui parit kabel atau mezanin kabel Kaedah ini ialah kaedah sambungan kabel atas kabinet suis. Ia juga boleh disambungkan melalui kabel mezanin dan sambungan kabel bawah kaedah. Pengguna boleh memilih mengikut situasi sebenar. Jenis busbar terlindung sepenuhnya. |
 |
| Kaedah 4: Sistem pemantauan CNC bas tiub Syarikat kami membangunkannya dengan sendirinya dan melaksanakan pemantauan pintar tanpa pemandu ke atas pelbagai data teknikal bas tiub. |
 |
| Busbar tiub bertebat |
 |
Cabaran Teknikal
Kawalan Proses Penggulungan: Keperluan keseragaman ketegangan antara lapisan dalam ±2%, dengan bantuan ultrasonik diperlukan untuk kawalan gelembung.
Lekatan Antara Lapisan: Tenaga permukaan rendah bar bas tiub PTFE menghasilkan ikatan antara lapisan yang lemah, memerlukan agen rawatan khas.
Kos Tinggi: Bahan bar bas tiub PTFE mentah yang mahal menghasilkan kos produk yang jauh lebih tinggi berbanding jenis lain.
Kitar Semula Sukar: Bahan bar bas tiub PTFE sukar dihina, mengakibatkan kos pemprosesan alam sekitar yang tinggi.
Tentang Kami
Jiangsu Wopeng Power Technology Co., Ltd.
Ditubuhkan pada Jun 2018, Jiangsu Wopeng Power Technology Co., Ltd. ialah Pengeluar Bar Bas Tiub PTFE Tersuai dan Kilang Bar Bas Tiub Bertebat PTFE OEM, ia telah berkembang pesat menjadi perusahaan berteknologi tinggi khusus dalam bidang sistem bar bas voltan tinggi dan rendah.
Kami mempunyai pasukan profesional pengurus industri berpengalaman, kakitangan teknikal dan teknikal kanan, serta pengeluar pengeluaran pakar yang telah terlibat dalam peralatan teknikal kuasa selama bertahun-tahun.
Produk utama kami termasuk bar bas tiub tembaga & aluminium, bar bas tiub tenaga angin, bar bas intensif, dan sistem talian sesentuh gelongsor. Kami memberi tumpuan kepada R&D dan pembuatan bar bas tiub bertebat penuh 0.4 kV-35 kV dan sistem bas resin voltan rendah, menyediakan laluan penghantaran kuasa yang boleh dipercayai untuk loji kuasa, pencawang, ladang angin, transit rel dan kemudahan perindustrian.
Testimoni Kehormatan
Berita
-
-
Pada pukul 3 petang. pada petang yang paling panas tahun ini, papan suis 4,000 A di loji pantai bergerak buat kali ketiga minggu itu. Reka bentuknya adalah baik dan pemutus diuji dengan baik. Penyebab sebenar: sambungan terkunci pada palang utama yan...
Lihat Lagi + -
Tanya dua katalog apa yang boleh dibawa oleh bar aluminium 100 × 10 mm dan anda mungkin mendapat dua jawapan berbeza — 800 A dari satu, 965 A dari yang lain. Kedua-duanya boleh menjadi betul, kerana carta keluasan bar bas aluminium bukanlah hak milik log...
Lihat Lagi +
Bar Bas Tiub Bertebat Penuh Pengetahuan Industri
1. Apakah Bar Bas Tiub PTFE
The Bar Bas Tiub PTFE ialah komponen konduktif terlindung berprestasi tinggi, terdiri daripada teras konduktor logam (tembaga atau aluminium) dan lapisan penebat polytetrafluoroethylene (PTFE). Ia direka khas untuk sistem kuasa voltan tinggi, memanfaatkan sifat unik PTFE untuk memastikan penghantaran kuasa yang selamat dan cekap. Seorang profesional Pengilang Bar Bas Tiub PTFE dan Pembekal Bar Bas Tiub PTFE menghasilkan produk yang memenuhi piawaian voltan tinggi, dengan a Pengilang Bar Bas Tiub PTFE Tersuai menawarkan penyelesaian yang disesuaikan untuk keperluan projek tertentu.
(1) Struktur Teras dan Ciri Utama
The Bar Bas Tiub PTFE mempunyai teras konduktor (konduksi ≥63% IACS) yang dibalut dengan lapisan penebat PTFE setebal 4-8mm. Ia mempunyai voltan kerosakan sebanyak ≥35kV/mm , julat suhu kerja -60℃ hingga 200℃, dan rintangan penebat melebihi 1.0×10¹⁴Ω. Sifat tidak lekat, tahan kakisan dan geseran rendah PTFE menjadikan bar bas sesuai untuk persekitaran voltan tinggi yang keras.
2. Mengapa Bar Bas Tiub PTFE Digunakan dalam Sistem Voltan Tinggi
Sistem voltan tinggi (≥110kV) memerlukan penebat, kestabilan dan ketahanan yang luar biasa, dan Bar Bas Tiub PTFE memenuhi keperluan ini dengan kelebihan uniknya, termasuk:
- Prestasi penebat unggul: Menahan kecerunan voltan tinggi (≥35kV/mm) untuk mengelakkan kebocoran dan litar pintas, kritikal untuk sistem 110kV-500kV.
- Kebolehsuaian suhu yang melampau: Beroperasi secara stabil dalam -60 ℃ hingga 200 ℃, sesuai untuk pencawang voltan tinggi luaran di kawasan sejuk atau panas.
- Rintangan kakisan dan pencemaran: PTFE tidak aktif kepada bahan kimia, lembapan dan habuk, mengurangkan kekerapan penyelenggaraan dalam persekitaran voltan tinggi industri atau pantai.
- Kehilangan dielektrik rendah: Faktor kehilangan dielektrik ≤0.0002 pada 50Hz, meminimumkan kehilangan kuasa dalam penghantaran voltan tinggi jarak jauh.
Yang boleh dipercayai Pembekal Bar Bas Tiub PTFE memastikan kelebihan ini konsisten, menjadikan bar bas pilihan pilihan untuk sistem kuasa voltan tinggi di seluruh dunia.
3. Perbandingan Prestasi dengan Bar Bas Bertebat Voltan Tinggi Lain
| Jenis Bar Bas | Voltan Pecahan | Julat Suhu | Kehilangan Dielektrik |
|---|---|---|---|
| Bar Bas Tiub PTFE | ≥35kV/mm | -60℃~200℃ | ≤0.0002 |
| Bar Bas Casting Resin Epoksi | ≥30kV/mm | -30℃~130℃ | ≤0.001 |
| Bar Bas Bertebat Getah Silikon | ≥25kV/mm | -40℃~120℃ | ≤0.0005 |
A Pengilang Bar Bas Tiub PTFE Tersuai boleh mengoptimumkan struktur bar bas untuk senario voltan tinggi tertentu, manakala seorang profesional Pengilang Bar Bas Tiub PTFE memastikan kualiti yang konsisten untuk memenuhi keperluan ketat sistem kuasa voltan tinggi.
4. Soalan Lazim
S1: Apakah julat voltan yang sesuai untuk Bar Bas Tiub PTFE?
A: Ia digunakan terutamanya untuk 110kV-500kV sistem kuasa voltan tinggi, dengan pilihan tersuai untuk tahap voltan yang lebih tinggi.
S2: Bagaimana untuk memilih pembekal PTFE Tubular Bus Bar yang boleh dipercayai?
J: Pilih pembekal dengan laporan ujian prestasi penebat PTFE, peralatan pengeluaran termaju dan pengalaman dalam projek voltan tinggi.
S3: Bolehkah Bar Bas Tiub PTFE Tersuai dibuat untuk saiz khas?
A: Ya, a Pengilang Bar Bas Tiub PTFE Tersuai boleh menghasilkan bar bas dengan saiz konduktor tertentu dan ketebalan penebat.
S4: Apakah hayat perkhidmatan Bar Bas Tiub PTFE?
A: Di bawah keadaan kerja voltan tinggi biasa, ia boleh berfungsi 35-45 tahun dengan prestasi yang stabil.
