Bagaimana untuk Memilih Bar Bas yang Tepat untuk Sistem Voltan Sederhana dan Rendah?

Cara Memilih Yang Betul Bar Bas untuk Sistem Voltan Sederhana dan Rendah

Jawapan langsung: pilih bar bas dana dengan terlebih dahulu mengesahkan kelas voltan, kemudian saiz untuk penarafan arus berterusan dan tahan litar pintas, memilih bahan konduktatau, dan akhirnya memadankan penebat dan kepungan dengan persekitaran pemasangan. Sama ada dana sedang memuktamadkan reka bentuk bar bas voltan rendah untuk papan suis komersial atau menentukan sistem bar bas voltan sederhana untuk pencawang utiliti, empat langkah ini menghalang ralat spesifikasi yang paling biasa dan mahal. Panduan ini merangkumi setiap titik keputusan dengan data khusus dan contoh praktikal.

Klasifikasi Voltan: Titik Permulaan untuk Setiap Keputusan Bar Bas

Sebelum sebarang parameter lain dipertimbangkan, voltan pengendalian sistem mesti diwujudkan. Klasifikasi voltan mentakrifkan keperluan penebat, jarak rayapan, jarak kelegaan, dan piawaian reka bentuk yang berkenaan. Menentukan bar bas tanpa mengesahkan kelas voltan terlebih dahulu membawa kepada reka bentuk yang kurang penebat atau pemasangan terlalu kejuruteraan dan berat yang tidak perlu.

Klasifikasi yang diterima di peringkat antarabangsa di bawah IEC 60038 membahagikan sistem kuasa kepada dua kategori utama yang berkaitan dengan reka bentuk bar bas:

• Voltan rendah (LV): Sistem yang beroperasi pada atau di bawah 1,000 V AC (atau 1,500 V DC). Ditadbir terutamanya oleh IEC 61439-1/2 untuk pemasangan suis. Aplikasi biasa termasuk papan suis, pusat kawalan motor, papan pengedaran dan unit pengedaran kuasa pusat data.
• Voltan sederhana (MV): Sistem yang beroperasi antara 1 kV dan 36 kV AC. Ditadbir oleh IEC 62271-1 dan IEC 62271-200 untuk suis tertutup logam. Aplikasi biasa termasuk pencawang utama, sistem pengumpulan ladang angin dan suria, pendapatan utama loji industri, dan alat suis penyuap utiliti.

Implikasi kejuruteraan klasifikasi ini adalah penting. Sistem bar bas voltan sederhana pada 12 kV mesti menahan voltan ujian impuls kilat sebanyak 75 kV BIL (Tahap Penebat Asas) setiap IEC 62271-1, manakala bar bas voltan rendah 690 V diuji hanya pada Impuls 8 kV . Jarak rayapan yang diperlukan untuk sistem 12 kV dalam persekitaran Ijazah Pencemaran 3 adalah lebih kurang 300 mm fasa-ke-bumi , berbanding hanya 25–32 mm untuk peralatan 690 V LV. Perbezaan ini memacu saiz kepungan, pilihan bahan penebat dan jarak bar bas — bermakna keputusan kelas voltan mempengaruhi hampir setiap parameter reka bentuk hiliran.

Penilaian Semasa Berterusan dan Saiz Keratan Rentas

Selepas mengesahkan kelas voltan, penarafan arus berterusan adalah parameter kritikal seterusnya. Bar bas mesti membawa arus beban berterusan maksimum tanpa melebihi suhu konduktor maksimum yang dibenarkan - biasanya 90°C untuk bar bas berpenebat and 105°C untuk bar bas tembaga kosong pada titik sesentuh berbolted setiap IEC 61439 dan IEC 62271-1.

Penarafan semasa bergantung pada bahan konduktor, luas keratan rentas, luas permukaan untuk pelesapan haba, suhu ambien, pengudaraan kepungan, dan orientasi pemasangan. Suhu ambien rujukan bagi kebanyakan piawaian IEC ialah 40°C . Untuk tapak di mana suhu ambien kerap melebihi 40°C — seperti padang pasir atau lokasi tropika — faktor penurunan mesti dikenakan. Sebagai panduan umum, setiap peningkatan 10°C dalam ambien melebihi 40°C memerlukan lebih kurang 8–12% menurun daripada penarafan arus berterusan.

Jadual di bawah menyediakan penarafan arus berterusan indikatif untuk bar bas kuprum pada keadaan ambien standard, meliputi julat keratan rentas yang berkaitan dengan reka bentuk bar bas voltan rendah dan aplikasi sistem bar bas voltan sederhana:

Untuk sistem bar bas voltan sederhana, ketumpatan arus biasanya dipegang antara 1.5 dan 2.0 A/mm² untuk bar bas kuprum tertutup kekal dalam had terma. Melebihi julat ini tanpa ujian terma yang disahkan membawa kepada kemerosotan penebat yang dipercepatkan dan pengoksidaan sentuhan pada sambungan berbolted.

Adalah penting untuk ambil perhatian bahawa penilaian ini adalah petunjuk. Penarafan sebenar untuk pemasangan tertentu mesti disahkan melalui ujian jenis atau pengiraan yang disahkan mengikut IEC 61439-1 Lampiran D untuk sistem LV, atau pemodelan terma setiap IEC 62271-1 untuk sistem MV. Jangan gunakan penarafan katalog terus pada pemasangan tertutup tanpa mengambil kira penyusutan terma penutup.

Litar Pintas Menahan Arus: Parameter Reka Bentuk Tidak Boleh Dirunding

Bar bas yang bersaiz betul untuk arus berterusan masih boleh gagal secara besar-besaran semasa kerosakan jika penarafan tahan litar pintas tidak mencukupi. Arus litar pintas menjana dua tegasan serentak: tegasan haba daripada pemanasan I²t, dan tegasan mekanikal daripada daya elektromagnet antara konduktor bersebelahan.

Saiz Tahan Terma

Keperluan tahan terma dinyatakan sebagai arus tahan masa singkat (Icw) ternilai untuk tempoh yang ditetapkan — biasanya 1 saat untuk peralatan voltan sederhana dan 1 saat or 0.2 seconds untuk pemasangan voltan rendah di bawah IEC 61439. Nilai Icw biasa berjulat dari 10 kA hingga 63 kA untuk suis voltan sederhana dan dari 10 kA hingga 100 kA untuk pemasangan voltan rendah.

Menggunakan formula pemanasan adiabatik A = I × √t / K , di mana K untuk kuprum adalah kira-kira 141 A·s^0.5/mm² dan untuk aluminium kira-kira 87 A·s^0.5/mm², sistem dengan tahap kerosakan 40 kA selama 1 saat memerlukan keratan rentas tembaga minimum kira-kira 284 mm² . Untuk kesalahan 25 kA / 1 s, keratan rentas tembaga minimum adalah lebih kurang 177 mm² . Sentiasa sahkan bahawa keratan rentas bar bas yang anda pilih memenuhi tahap kerosakan daripada kajian litar pintas sistem — bukan daripada jadual generik.

Daya Elektromagnet Antara Konduktor Selari

Semasa kerosakan, arus litar pintas puncak (biasanya 2.5 kali ganda arus kerosakan simetri RMS untuk puncak asimetri setiap IEC 62271-100) menjana daya elektromagnet antara konduktor fasa bersebelahan berkadar dengan I²/d, dengan d ialah pemisahan konduktor. Untuk kerosakan RMS 40 kA dengan puncak 100 kA, dua konduktor selari dengan jarak 150 mm pada jarak 500 mm mengalami daya puncak lebih kurang 6,700 N/m . Sokongan bar bas, penarafan julur penebat, dan keratan rentas konduktor semuanya mesti disahkan terhadap daya ini untuk mengelakkan kegagalan mekanikal semasa pembersihan kerosakan.

Pemilihan Bahan Konduktor: Kuprum lwn Aluminium

Pilihan antara konduktor tembaga dan aluminium mempengaruhi ketumpatan semasa, berat, kebolehpercayaan sendi, dan keperluan penyelenggaraan jangka panjang. Kedua-dua bahan digunakan dalam sistem bar bas voltan sederhana dan reka bentuk bar bas voltan rendah, tetapi kekuatan masing-masing sesuai dengan konteks aplikasi yang berbeza.

Bar Bas Tembaga

Tembaga pic tegar elektrolitik (nama C11000 atau Cu-ETP) mencapai kekonduksian elektrik sebanyak ~100% IACS . Kekonduksian yang tinggi membolehkan keratan rentas yang padat, yang penting dalam pemasangan suis dengan kekangan ruang. Kuprum juga mempamerkan rintangan yang sangat baik terhadap pengoksidaan pada permukaan sentuhan, rintangan sentuhan yang lebih rendah pada sambungan bolt sepanjang hayat perkhidmatan, dan rintangan rayapan mekanikal yang lebih baik di bawah daya pengapit bolt yang mampan berbanding dengan aluminium. Atas sebab ini, kuprum ialah bahan konduktor lalai untuk alat suis voltan sederhana dalaman, papan suis voltan rendah, dan pusat kawalan motor di mana ruang kepungan adalah terhad dan kebolehpercayaan bersama sepanjang hayat perkhidmatan selama 30 tahun adalah yang terpenting.

Bar Bas Aluminium

Konduktor aloi aluminium (biasanya 1350-H19 untuk gred elektrik atau 6063-T6 untuk aplikasi bar bas struktur) mencapai lebih kurang 61% kekonduksian IACS — bermakna bar bas aluminium memerlukan secara kasar 64% lebih luas keratan rentas daripada bar bas kuprum untuk membawa arus yang sama. Walau bagaimanapun, aluminium mempunyai ketumpatan lebih kurang 2.7 g/cm³ berbanding dengan tembaga 8.9 g/cm³ , memberikan aluminium kelebihan berat yang ketara untuk sistem busduct jangka panjang dan struktur pencawang luar. Bar bas aluminium 150 mm × 10 mm mempunyai berat lebih kurang 4.1 kg/m , berbanding lebih kurang 13.4 kg/m untuk bar kuprum dengan kapasiti arus yang setara. Untuk struktur bas luar di mana mengurangkan penebat dan pemuatan gantri adalah matlamat reka bentuk struktur, aluminium selalunya merupakan pilihan yang lebih praktikal.

Apabila bar bas aluminium dipasang pada terminal peralatan tembaga — seperti sesendal pengubah atau pad pemutus litar — penyambung peralihan dwilogam dan sebatian sambungan konduktif adalah wajib untuk mengelakkan kakisan galvanik dan mengekalkan rintangan sentuhan yang rendah dari semasa ke semasa.

Pemilihan Penebat untuk Aplikasi Voltan Rendah dan Voltan Sederhana

Pemilihan penebat adalah salah satu keputusan yang paling penting dalam spesifikasi bar bas. Kegagalan penebat menyumbang sebahagian besar gangguan perkhidmatan suis dan insiden keselamatan. Sistem penebat yang betul mesti dipadankan dengan voltan operasi, persekitaran ambien, kelas terma, dan bentuk fizikal pemasangan bar bas.

Sistem Penebat Voltan Rendah

Untuk reka bentuk busbar voltan rendah pada voltan sehingga 1,000 V AC, sistem penebat berikut paling kerap ditentukan:

• Sarung PVC: Standard untuk sistem AC 690 V; dinilai kepada 70°C atau 105°C bergantung pada gred. Kos rendah dan mudah digunakan. Sesuai untuk persekitaran dalaman yang bersih dengan kelembapan sederhana.
• Tiub poliolefin pengecutan haba: Menyediakan lapisan penebat yang sesuai dan tahan lembapan; dinilai untuk 600 V hingga 1 kV; tersedia dalam versi dwi-dinding dengan pengedap pelekat dalaman untuk perlindungan alam sekitar yang lebih baik di IP54 atau kepungan yang lebih tinggi.
• Salutan serbuk epoksi: Digunakan secara elektrostatik dan diawet untuk menghasilkan salutan yang keras dan seragam dengan kekuatan dielektrik lebih kurang 20–25 kV/mm . Menyediakan kedua-dua penebat elektrik dan perlindungan permukaan mekanikal. Digunakan secara meluas untuk bar bas rata dalam pemasangan suis padat.
• Penebat udara dengan penghalang fasa: Untuk bar bas dalam pemasangan tertutup logam, penghalang penebat fasa ke fasa dan fasa ke bumi (biasanya diperbuat daripada poliester bertetulang kaca atau kepingan polikarbonat) memberikan kelegaan yang diperlukan tanpa menggunakan penebat terus pada konduktor. Pendekatan ini adalah biasa dalam papan suis LV yang besar di mana bar bas mungkin perlu diperiksa atau diputar semula dalam perkhidmatan.

Sistem Penebat Voltan Sederhana

Sistem bar bas voltan sederhana memerlukan penebat yang jauh lebih teguh. Pada 12 kV, voltan operasi fasa ke bumi adalah lebih kurang 6.9 kV RMS , dan sistem mesti menahan impuls kilat 75 kV dan a Voltan ujian kekerapan kuasa 28 kV mengikut IEC 62271-1.

• Penebat resin epoksi tuang: Digunakan dalam sistem saluran bas berpenebat dan disaring sepenuhnya (FIS) untuk 12–36 kV. Keseluruhan bar bas dikapsulkan dalam epoksi tuang, menghapuskan jurang udara dan memberikan prestasi yang boleh dipercayai dalam persekitaran kelembapan tinggi, tercemar atau pemeluwapan. Terutamanya sesuai untuk tapak perindustrian pantai dan aplikasi pencawang bawah tanah.
• Penebat polietilena berkait silang (XLPE): Digunakan pada busduct voltan sederhana pasang siap. Dinilai untuk suhu operasi berterusan sehingga 90°C dan suhu litar pintas sehingga 250°C . Menyediakan rintangan kelembapan yang baik dan fleksibiliti mekanikal untuk pemasangan dengan ruang penghalaan terhad.
• Penebat udara dengan pengatur jarak pepejal: Pendekatan tradisional dalam peralatan suis bersalut logam dan tertutup logam. Kelegaan fasa ke bumi dan fasa ke fasa dikekalkan oleh resin epoksi atau penebat sokongan porselin. Jarak rayapan mesti mematuhi keperluan IEC 60071 untuk tahap pencemaran tapak — pada Tahap Pencemaran 3, sekurang-kurangnya 25 mm setiap kV fasa-ke-bumi diperlukan.
• Penebat gas SF6: Digunakan dalam suis bertebat gas (GIS) di mana keseluruhan sistem bar bas dimasukkan ke dalam kepungan logam yang dibumikan yang diisi dengan gas SF6 pada tekanan mutlak 3–5 bar. SF6 mempunyai kekuatan dielektrik lebih kurang 2.5 kali ganda udara pada tekanan atmosfera, membolehkan dimensi kepungan dikurangkan secara mendadak. Pendekatan ini digunakan apabila ruang sangat terhad, seperti pencawang bawah tanah bandar dan bilik suis platform luar pesisir.

Jenis Kepungan, Penarafan IP dan Penurunan Terma

Kepungan yang menempatkan sistem bar bas mempunyai kesan langsung ke atas penarafan semasa yang boleh dicapai. Penarafan IP yang lebih tinggi menyekat aliran udara melalui kepungan, mengurangkan pelesapan haba perolakan dari permukaan bar bas dan memerlukan bar bas dikurangkan daripada penarafan terbukanya.

Sebagai panduan praktikal untuk penurunan penarafan semasa bar bas tertutup berdasarkan kelas IP:

• IP31 / IP42 (gear suis dalaman standard): Sekatan minimum kepada pengudaraan semula jadi. Faktor penurunan nilai kira-kira 0.90–1.00 berbanding dengan penarafan terbuka.
• IP54 (kalis habuk dan percikan): Bukaan pengudaraan yang dikurangkan. Faktor penurunan nilai biasa 0.85–0.90 , mewakili pengurangan 10–15% dalam kapasiti semasa.
• IP65 / IP66 (dimeterai sepenuhnya): Tiada bukaan pengudaraan; pelesapan haba terhad kepada pengaliran melalui dinding kepungan. Faktor penurunan nilai biasanya 0.75–0.85 . Untuk bar bas arus tinggi dalam kepungan IP65, penyejukan udara paksa atau saluran bas sejuk cecair mungkin diperlukan untuk mengekalkan bar bas dalam had terma.
• NEMA 4X (dimeterai kalis kakisan): Sekatan haba yang serupa dengan IP66. Lazimnya dinyatakan untuk pemprosesan makanan, farmaseutikal dan aplikasi marin yang memerlukan pembersihan dan rintangan kimia.

Apabila melibatkan pembekal bar bas voltan sederhana rendah untuk projek yang melibatkan IP54 atau kepungan yang lebih tinggi, sediakan penarafan IP kepungan dan volum dalaman pada peringkat pertanyaan supaya pembekal boleh memasukkan faktor penyusutan yang betul ke dalam pengiraan penarafan semasa mereka. Menerapkan derating secara retroaktif selepas bar bas dinyatakan dengan kerap menyebabkan pemasangan yang tidak dinilai yang gagal dalam ujian jenis.

Konfigurasi Bar Bas: Format Rata, Tiub dan Busduct

Bar bas tersedia dalam beberapa format fizikal, setiap satu sesuai dengan kelas voltan yang berbeza, julat semasa dan kaedah pemasangan. Memahami perbezaan membolehkan format yang betul ditentukan dari awal dan bukannya disesuaikan selepas susun atur gear suis ditetapkan.

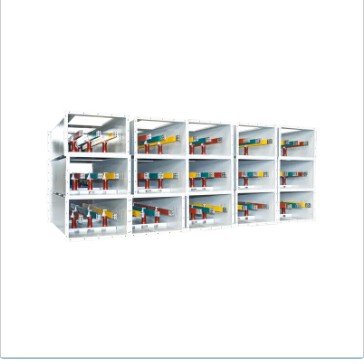

Bar Segi Empat Rata

Format yang paling banyak digunakan untuk reka bentuk busbar voltan rendah. Tersedia dalam lebar dari 12 mm hingga 200 mm dan ketebalan dari 3 mm hingga 20 mm dalam tembaga atau aluminium. Berbilang bar rata boleh disusun selari untuk meningkatkan penarafan semasa — pendekatan biasa dalam suis LV arus tinggi di mana ruang dalam satu dimensi adalah terhad. Sebagai contoh, dua bar kuprum 100 mm × 10 mm secara selari boleh membawa lebih kurang 3,600–4,400 A , dengan berkesan menggandakan penarafan bar tunggal dengan peningkatan sederhana dalam ketinggian pemasangan.

Bar Bulat Tiub

Konduktor tiub bulat (biasanya aloi aluminium 6063-T6 atau 6101-T61, atau tembaga C11000) ialah format standard untuk sistem bar bas voltan sederhana luaran dalam pencawang berpenebat udara. Profil tiub memaksimumkan nisbah luas permukaan kepada jisim untuk pelesapan haba, menyediakan modulus bahagian tinggi per unit berat untuk merentang antara penebat sokongan, dan pada voltan melebihi 66 kV, permukaan bulat licin mengurangkan permulaan korona melalui pengagihan medan elektrik yang seragam. Bar bas tiub untuk aplikasi pencawang 110–500 kV biasanya terdiri daripada 80 mm hingga 200 mm OD dengan ketebalan dinding 6–15 mm.

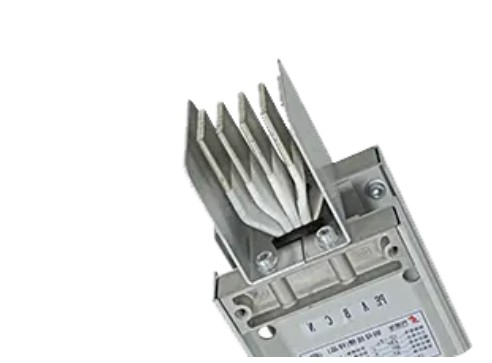

Busduct (Busway)

Sistem busduct pasang siap terdiri daripada bar bas rata atau tiub yang disertakan dalam perumahan logam yang dipasang kilang, tersedia dalam penilaian dari kira-kira 400 A hingga 6,300 A untuk aplikasi LV dan sehingga 40 kA untuk sambungan penjana dan pengubah. Busduct menawarkan kelebihan penarafan semasa yang disahkan kilang yang konsisten, penebat dan penghalang fasa gunaan kilang, dan pemasangan tapak pantas berbanding larian bar bas rekaan lapangan. Untuk aplikasi voltan sederhana, saluran saluran bertebat resin tuang yang diberi nilai 12–36 kV digunakan dalam situasi di mana alternatif kabel memerlukan bilangan kabel selari yang tidak praktikal dan di mana laluan yang padat dan boleh diperiksa diperlukan.

Piawaian dan Keperluan Pematuhan Berkenaan

Pematuhan dengan standard yang sesuai ialah keperluan kelulusan projek, bukan peningkatan kualiti pilihan. Piawaian yang mengawal pemasangan palang bas menentukan jenis ujian yang mesti disaksikan, ujian rutin yang diperlukan pada setiap unit, dan dokumentasi yang diperlukan oleh pengguna akhir atau pihak berkuasa yang mempunyai bidang kuasa (AHJ) untuk kelulusan pentauliahan.

• IEC 61439-1 dan IEC 61439-2: Tutup pemasangan suis voltan rendah dan alat kawalan. IEC 61439-1 ialah piawaian peraturan am; IEC 61439-2 menangani pemasangan suis kuasa dan alat kawalan (pasangan PSC). Ujian jenis termasuk pengesahan kenaikan suhu, ketahanan litar pintas, ketahanan dielektrik dan ujian tahap perlindungan (IP).
• IEC 62271-1 dan IEC 62271-200: Tutup suis voltan sederhana dan alat kawalan. IEC 62271-200 secara khusus menangani alat suis tertutup logam AC daripada 1 kV hingga 52 kV, termasuk ujian jenis untuk klasifikasi arka dalaman (IAC) — spesifikasi yang semakin diperlukan untuk perlindungan kakitangan dalam bilik suis yang diduduki. Penarafan IAC bagi AFLR 16 kA selama 1 saat or 25 kA selama 1 saat biasanya ditetapkan untuk suis MV dalaman dalam projek komersial dan perindustrian.
• UL 857 (Basway): Piawaian Amerika Utara untuk sistem basway sehingga 600 V AC, 6,000 A. Diperlukan untuk projek di Amerika Syarikat dan Kanada di mana saluran bas digunakan untuk pengagihan kuasa dalam bangunan atau loji perindustrian.
• GB/T 5585.1 / 5585.2: Piawaian kebangsaan China untuk bar bas tembaga dan aluminium untuk tujuan elektrik. Diperlukan untuk projek di China dan berkaitan apabila mendapatkan sumber daripada pembekal bar bas voltan rendah sederhana kepada standard kebangsaan China.
• IEEE Std 605: Panduan IEEE untuk reka bentuk bas di pencawang berpenebat udara. Menyediakan metodologi pengiraan untuk penarafan semasa, daya litar pintas, dan reka bentuk rentang mekanikal sistem bar bas tiub dan rata dalam struktur pencawang luar. Digunakan secara meluas dalam projek utiliti Amerika Utara dan untuk projek di kawasan di mana piawaian IEEE dan bukannya IEC adalah asas kontrak.

Apabila mengeluarkan pertanyaan kepada pembekal bar bas voltan sederhana rendah, nyatakan piawaian pentadbiran, bukti ujian jenis yang diperlukan dan sama ada ujian saksi pihak ketiga atau laporan ujian yang diperakui pihak ketiga boleh diterima. Untuk projek infrastruktur kritikal, menyatakan sijil ujian jenis asal daripada makmal ujian bertauliah (KEMA, CESI, CPRI atau yang setara) dan bukannya pengisytiharan ujian pengilang sahaja mengurangkan risiko projek dengan ketara.

Pertimbangan Alam Sekitar dan Khusus Tapak

Keadaan persekitaran di tapak pemasangan mempengaruhi pemilihan bahan bar bas, jenis penebat, rawatan permukaan dan selang penyelenggaraan. Kegagalan untuk mengambil kira keadaan tapak pada peringkat spesifikasi mengakibatkan kemerosotan penebat pramatang, kakisan dipercepatkan pada sambungan bolted dan hayat perkhidmatan yang dipendekkan.

Suhu dan Ketinggian Ambien

Untuk tapak di atas 1,000 m ketinggian , ketumpatan udara berkurangan dan dengan itu kekuatan dielektrik udara dan keberkesanan penyejukan perolakan. IEC 62271-1 memerlukan pembetulan kedua-dua voltan ujian dielektrik dan penarafan semasa untuk ketinggian melebihi 1,000 m. Tapak pada ketinggian 2,000 m memerlukan faktor pembetulan ketinggian lebih kurang 0.94 digunakan pada voltan tahan dielektrik yang dinilai , bermakna peralatan yang dinilai pada frekuensi kuasa 28 kV tahan di paras laut mesti disahkan semula pada ketumpatan udara ketinggian yang berkurangan. Penurunan semasa lebih kurang 5% setiap 1,000 m di atas 1,000 m ialah anggaran titik permulaan yang digunakan secara meluas sementara menunggu pengiraan haba terperinci.

Persekitaran Kakisan

Kategori kakisan ISO 9223 tapak pemasangan mengawal perlindungan permukaan yang diperlukan bagi konduktor bar bas, perkakasan sokongan dan penutup. Untuk tapak dalam kategori kakisan C3 (sederhana — pedalaman perindustrian bandar) atau ke bawah, kuprum kemasan standard kilang atau bar bas aluminium anod dengan sebatian sambungan konduktif pada sambungan berbolted biasanya mencukupi. Untuk C4 (tinggi — perindustrian pantai) atau C5-M (sangat tinggi — luar pesisir laut), penyaduran timah atau perak di semua zon sentuhan, penganodan keras permukaan aluminium, dan keluli tahan karat atau perkakasan sokongan bergalvani celup panas diperlukan. Dalam persekitaran loji petrokimia dan kimia, pertimbangan tambahan mesti diberikan kepada rintangan kepada bahan kimia proses tertentu, yang mungkin memerlukan penetapan bahan penutup dan sebatian gasket yang tahan terhadap hidrogen sulfida, klorin atau ammonia yang berkenaan.

Keperluan Zon Seismik

Untuk sistem bar bas voltan sederhana yang dipasang di zon seismik 2 atau lebih tinggi (setiap IBC atau kod kebangsaan yang setara), struktur sokongan bar bas, penarafan julur penebat, dan penambat kepungan mesti disahkan terhadap pecutan tanah gempa bumi reka bentuk. Kelayakan seismik mengikut IEEE 693 (untuk pencawang utiliti) atau IEC 62271-300 (untuk suis dalaman) mungkin diperlukan oleh spesifikasi projek. Dalam zon seismik tinggi, sambungan fleksibel antara bahagian bar bas dan antara bar bas dan terminal peralatan amat penting untuk mengelakkan kerosakan daripada pergerakan berbeza semasa kejadian gegaran tanah.

Menilai Pembekal Busbar Voltan Sederhana Rendah

Spesifikasi teknikal sistem bar bas hanya boleh dipercayai seperti proses pembuatan dan kawalan kualiti pembekal yang menghasilkannya. Memilih pembekal bar bas voltan rendah sederhana yang berkebolehan dan telus adalah bahagian penting dalam proses perolehan, bukan pertimbangan kedua.

• Jenis dokumentasi ujian: Minta sijil ujian jenis asal — bukan hanya rujukan kepada laporan ujian — meliputi kenaikan suhu, rintangan litar pintas, prestasi dielektrik dan tahap perlindungan untuk kelas penarafan semasa dan voltan khusus sistem bar bas yang dibekalkan. Sijil harus mengenal pasti makmal ujian, tarikh ujian, dan konfigurasi produk yang tepat yang diuji.
• Pensijilan bahan dan kebolehkesanan: Pembekal hendaklah menyediakan sijil ujian kilang yang mengesahkan gred aloi konduktor, temperamen, komposisi kimia dan kekonduksian elektrik untuk setiap kumpulan pengeluaran. Untuk kuprum, sahkan C11000 (Cu-ETP) atau setara; untuk aluminium, sahkan 1350-H19, 6063-T6 atau 6101-T61 yang berkenaan.
• Ketekalan dimensi: Minta rekod pemeriksaan dimensi atau laporan pemeriksaan artikel pertama (FAI) yang mengesahkan bahawa keratan rentas bar bas, kelurusan dan kedudukan lubang (untuk bar pra-gerudi) berada dalam toleransi yang ditetapkan. Toleransi lebar dan ketebalan daripada ±0.5 mm atau lebih baik adalah tipikal untuk bar bas gear suis ketepatan.
• Keupayaan rawatan permukaan: Sahkan sama ada penyaduran timah, penyaduran perak atau penanodan keras dilakukan secara dalaman atau subkontrak. Rawatan permukaan dalaman memberi pembekal kawalan langsung ke atas ketebalan penyaduran, lekatan dan liputan — kelebihan kualiti yang bermakna berbanding pemprosesan subkontrak.
• Sistem pengurusan kualiti: Pensijilan ISO 9001 adalah asas. Untuk projek utiliti dan infrastruktur kritikal, minta bukti audit pelanggan baru-baru ini, kadar laporan ketidakpatuhan (NCR) dan rekod tindakan pembetulan. Pembekal yang bersedia untuk berkongsi data prestasi kualiti memberikan jaminan yang lebih besar daripada pembekal yang hanya boleh menawarkan nombor sijil.
• Masa utama dan kebolehpercayaan penghantaran: Sahkan masa utama pengeluaran untuk aloi, keratan rentas dan pemprosesan nilai tambah tertentu (memotong, menggerudi, penyaduran) yang diperlukan. Untuk komponen bar bas yang kritikal projek, minta bukti prestasi penghantaran tepat pada masa dan jelaskan pendekatan pembekal untuk menguruskan ketersediaan bahan mentah semasa tempoh kekangan rantaian bekalan.

Amalan Pemasangan dan Penyelenggaraan Yang Melindungi Prestasi Jangka Panjang

Sistem bar bas yang ditentukan dengan betul masih boleh berprestasi rendah jika amalan pemasangan dan penyelenggaraan tidak mencukupi. Punca kemerosotan bar bas yang berkaitan dengan pemasangan yang paling biasa ialah sambungan bolt yang tidak disediakan dengan baik, tork bolt yang salah dan pengembangan terma yang tidak sesuai.

Penyediaan Sendi Berbolted dan Tork

Pada setiap sambungan bar bas berbolted, bersihkan kedua-dua permukaan sentuhan kepada logam terang dengan berus dawai keluli tahan karat sejurus sebelum dipasang. Sapukan sebatian sambungan konduktif (berasaskan zink untuk aluminium, berasaskan petroleum untuk kuprum) pada kedua-dua permukaan. Ketatkan bolt pada tork yang ditentukan pengeluar — biasanya 20–30 Nm untuk bolt M10 and 40–60 Nm untuk bolt M12 dalam sambungan kuprum-ke-kuprum. Gunakan pencuci spring Belleville di bawah kepala bolt dan nat di semua sambungan bar bas aluminium untuk mengimbangi kelonggaran rayapan aluminium yang berlaku di bawah beban mampatan yang berterusan pada suhu tinggi.

Pengurusan Pengembangan Terma

Kuprum mempunyai pekali pengembangan haba kira-kira 17 × 10⁻⁶ /°C ; aluminium kira-kira 23 × 10⁻⁶ /°C . Pada larian bas aluminium 20 meter, perubahan suhu 70°C — daripada ambien sejuk semasa pentauliahan kepada suhu operasi musim panas muatan penuh — menghasilkan kira-kira 32 mm pengembangan linear . Jika pergerakan ini tidak ditampung oleh pengapit sokongan gelongsor dan sambungan pengembangan fleksibel pada selang masa yang sesuai, tegasan mampatan yang terhasil menyebabkan lencongan konduktor, kerosakan pada penebat sokongan, dan kelonggaran progresif sambungan bolt. Sambungan pengembangan fleksibel hendaklah dipasang pada selang waktu tidak melebihi 30–40 meter pada larian bas lurus dan pada setiap sambungan ke terminal peralatan tetap.

Pemeriksaan Termografi

Tinjauan termografi inframerah bagi sambungan berbolted bar bas di bawah beban operasi ialah alat penyelenggaraan yang paling kos efektif untuk mengenal pasti pembangunan sambungan rintangan tinggi sebelum ia menyebabkan kerosakan haba atau gangguan perkhidmatan. Untuk sistem bar bas voltan sederhana dan pemasangan voltan rendah arus tinggi, pemeriksaan termografi harus dilakukan pada pentauliahan dan diulang pada selang waktu tidak melebihi 12 bulan untuk litar kritikal. Sendi berjalan lebih daripada 10°C di atas sambungan bersebelahan pada beban setara menunjukkan rintangan sentuhan tinggi yang memerlukan penyiasatan dan pemulihan.
