Cara Memilih Bar Bas Tiub Aloi Aluminium yang Betul

Jawapan paling langsung: pilih dana bar bas tiub aloi aluminium berdasarkan empat parameter teras — gred aloi, diameter luar dan ketebalan dinding, penarafan arus bar bas tiub aluminium dan keadaan persekitaran tapak pemasangan anda. Mendapatkan empat perkara ini dengan betul menghapuskan punca paling biasa kegagalan pramatang, beban terma dan keruntuhan mekanikal dalam pencawang luar dan struktur penghantaran. Panduan ini menerangkan setiap faktor dengan data khusus, perbandingan industri dan panduan praktikal untuk membantu jurutera, pasukan perolehan dan pengurus projek membuat keputusan yang termaklum.

Mengapa Bar Bas Tiub Aluminium Menjadi Pilihan Pilihan untuk Pemasangan Voltan Tinggi

Bar bas tiub aloi aluminium telah menggantikan sebahagian besar format konduktor pepejal dan rata dalam limbung suis luaran, pencawang dan struktur penghantaran voltan sederhana dan tinggi. Sebabnya disokong dengan baik oleh data kejuruteraan.

Profil tiub berongga menggunakan bahan dengan lebih cekap daripada bar pepejal keratan rentas yang setara. Untuk kapasiti pembawa arus tertentu, konduktor tiub boleh mencapai prestasi kesan kulit yang sama dengan 30–40% kurang jisim bahan berbanding dengan batang pepejal. Ini diterjemahkan terus ke dalam pengurangan beban struktur pada penebat sokongan dan kerja keluli gantri — kelebihan ketara dalam susunan bas pencawang jarak jauh di mana rentang 8 hingga 15 meter antara sokongan adalah tipikal.

Aloi aluminium juga menawarkan nisbah kekuatan kepada berat yang keluli dan kuprum tidak dapat dipadankan pada tahap kos yang setanding. Untuk aplikasi luar yang tertakluk kepada angin, pemuatan ais dan kejadian seismik, prestasi mekanikal ini bukan sekadar kemudahan — ia adalah keperluan keselamatan struktur. Keratan rentas tiub menyediakan modulus bahagian tinggi dan momen inersia per unit berat, membolehkan rentang yang lebih panjang tanpa kelesuan yang berlebihan atau disebabkan oleh getaran pada titik lampiran pengapit.

Rintangan kakisan adalah satu lagi kelebihan praktikal. Lapisan oksida semula jadi pada permukaan aloi aluminium memberikan perlindungan yang mencukupi dalam kebanyakan persekitaran atmosfera. Dalam persekitaran pesisiran atau perindustrian yang berat, penganodan atau rawatan permukaan khas boleh ditentukan untuk memanjangkan hayat perkhidmatan melebihi 30 tahun dengan penyelenggaraan rutin.

Memahami Gred Aloi Aluminium yang Digunakan dalam Bar Bas Tiub

Tidak semua aloi aluminium mempunyai prestasi yang sama dalam aplikasi bar bas. Pemilihan gred aloi mempengaruhi kekonduksian elektrik, kekuatan tegangan, kebolehkimpalan, dan ketahanan terhadap kakisan tegasan. Tiga siri aloi yang paling biasa ditentukan untuk aplikasi bar bas tiub aloi aluminium ialah siri 1xxx, 6xxx, dan siri 5xxx yang kurang biasa.

Aloi 1350 (Al 99.5% — Siri 1xxx)

Aloi 1350-H14 atau H19 ialah gred standard konduktor elektrik. Ia mengandungi sekurang-kurangnya 99.5% aluminium dan mencapai kekonduksian elektrik kira-kira 61% IACS (Piawaian Tembaga Annealed Antarabangsa). Kekuatan tegangan adalah sederhana - biasanya 95–130 MPa bergantung pada sabar — yang mengehadkan penggunaannya kepada rentang yang lebih pendek atau aplikasi yang beban strukturnya sederhana. Kelebihan utamanya ialah kekonduksian maksimum per unit keratan rentas, menjadikannya aloi pilihan apabila meminimumkan kehilangan rintangan adalah matlamat reka bentuk utama.

6061 dan 6063 Aloi (Al-Mg-Si — Siri 6xxx)

Aloi siri 6xxx mewakili kumpulan yang paling banyak digunakan untuk aplikasi bar bas struktur. Aloi 6061-T6 menawarkan kekuatan tegangan 260–310 MPa dan kekuatan hasil kira-kira 240–276 MPa , sambil mengekalkan kekonduksian elektrik di sekeliling 43% IACS . Aloi 6063-T6 memberikan kekuatan yang lebih rendah sedikit (kekuatan tegangan ~205–240 MPa) tetapi kekonduksian yang lebih tinggi (~53% IACS) dan kebolehsemperitan yang sangat baik, menjadikannya pilihan pilihan untuk profil tiub kompleks.

Dalam kebanyakan projek bar bas pencawang, 6063-T6 mencapai keseimbangan paling praktikal antara prestasi elektrik dan kapasiti galas beban mekanikal. Ia juga mempamerkan kebolehkimpalan yang baik menggunakan proses MIG atau TIG, yang penting untuk sambungan medan dan gelung pengembangan.

6101 Aloi (Al-Mg-Si — Struktur Kekonduksian Tinggi)

Aloi 6101-T61 atau T64 dibangunkan khusus untuk aplikasi konduktor bas elektrik di mana kedua-dua kekuatan mekanikal dan kekonduksian melebihi 55% IACS diperlukan. Ia mencapai 55–57% IACS dengan kekuatan tegangan lebih kurang 220–260 MPa . Aloi ini sering dinyatakan untuk sistem bas penjana arus tinggi dan struktur bas pencawang berkapasiti besar di mana kekonduksian mahupun prestasi struktur tidak boleh terjejas dengan ketara.

Penarafan Semasa Busbar Tiub Aluminium: Cara Saiz Dengan Betul

Penarafan arus busbar tiub aluminium ditentukan oleh keupayaan konduktor untuk menghilangkan haba yang dijana oleh kehilangan rintangan (I²R) tanpa melebihi suhu konduktor maksimum yang dibenarkan — biasanya 90°C untuk bar bas aluminium yang dinilai secara berterusan mengikut piawaian IEC 62271 dan ANSI/IEEE.

Penilaian semasa bergantung pada pembolehubah berikut:

• Diameter luar (OD) dan ketebalan dinding — bersama-sama menentukan luas keratan rentas dan luas permukaan untuk pelesapan haba
• Kekonduksian aloi dalam %IACS
• Suhu ambien (rujukan standard: 40°C untuk IEC, 25°C untuk IEEE )
• Sinaran suria (ketara untuk bar bas mendatar luar)
• Kelajuan angin (meningkatkan penyejukan perolakan; biasanya diandaikan pada 0.6 m/s hingga 1.0 m/s untuk penilaian luar konservatif)
• Orientasi konduktor (mendatar vs menegak menjejaskan perolakan semula jadi)

Sebagai rujukan praktikal, jadual di bawah menyediakan penarafan arus indikatif untuk bar bas tiub aluminium 6063-T6 pada ambien 40°C, dalam udara pegun (konservatif), dengan suhu konduktor maksimum 90°C:

Nilai-nilai ini adalah petunjuk. Sentiasa lakukan pengiraan penarafan haba khusus tapak menggunakan suhu ambien sebenar, pekali penyerapan suria, emisitiviti dan data kelajuan angin untuk lokasi projek. Di lokasi altitud tinggi melebihi 2,000 m, ketumpatan udara berkurangan dan penyejukan perolakan dikurangkan, memerlukan penyusutan tambahan biasanya 5–10% setiap 1,000 m di atas ketinggian 1,000 m .

Daya tahan arus litar pintas adalah sama penting. Untuk pencawang 110 kV dengan tahap kerosakan sistem sebanyak 40 kA selama 1 saat , keratan rentas konduktor yang diperlukan berdasarkan pemanasan adiabatik mesti dikira untuk memastikan suhu tidak melebihi had tahan jangka pendek aloi (biasanya 200°C untuk 6063-T6 ). Menggunakan formula adiabatik: A = I × √t / K , di mana K untuk aluminium adalah lebih kurang 87 A·s^0.5/mm², kesalahan 40 kA / 1 s memerlukan keratan rentas minimum kira-kira 460 mm² — jauh dalam julat profil tiub standard tetapi parameter yang mesti disahkan secara eksplisit.

Pemilihan Dimensi: Diameter Luar, Ketebalan Dinding dan Reka Bentuk Span

Memilih diameter luar dan ketebalan dinding yang betul melibatkan pengimbangan tiga keperluan yang bersaing: kapasiti pembawa arus, kekuatan mekanikal di bawah beban rentang, dan pengurusan nyahcas korona pada voltan tinggi.

Pertimbangan Semasa dan Kesan Kulit

Pada frekuensi kuasa (50 atau 60 Hz), arus ulang alik cenderung mengalir secara keutamaan berhampiran permukaan luar konduktor — kesan kulit. Kedalaman kulit untuk aluminium pada 50 Hz adalah lebih kurang 11 mm . Ini bermakna bahawa untuk tiub dengan ketebalan dinding lebih besar daripada kira-kira 11 mm, bahagian dalam dinding menyumbang kurang kepada pengaliran arus daripada zon luar. Bagi kebanyakan diameter bar bas praktikal (OD 50–200 mm) dengan ketebalan dinding 5–15 mm, kesan kesan kulit adalah sederhana tetapi harus diambil kira dalam pengiraan rintangan, terutamanya pada frekuensi yang lebih tinggi atau dengan kandungan harmonik yang ketara.

Dalam amalan, ini bermakna meningkatkan diameter luar (bukan ketebalan dinding) adalah cara yang lebih cekap untuk meningkatkan kapasiti semasa apabila ketebalan dinding melebihi kira-kira 8-10 mm. Diameter yang lebih besar juga meningkatkan luas permukaan yang tersedia untuk pelesapan haba perolakan.

Pemuatan Span Mekanikal

Bar bas mesti menyokong berat sendiri, pemuatan angin, dan di sesetengah kawasan, pemuatan pengumpulan ais, merentasi rentang reka bentuk tanpa melebihi had tegasan atau pesongan yang dibenarkan. Pemeriksaan reka bentuk kritikal ialah tegasan lentur maksimum pada pertengahan rentang atau pada titik lampiran pengapit.

Untuk rentang mendatar yang disokong ringkas, momen lentur maksimum M = wL²/8, dengan w ialah beban teragih per unit panjang (N/m) dan L ialah panjang rentang. Tegasan lentur yang terhasil σ = M × (OD/2) / I, di mana I ialah momen kedua luas keratan rentas tiub. Untuk 6063-T6 dengan kekuatan hasil lebih kurang 170 MPa , tegasan yang dibenarkan reka bentuk biasanya ditetapkan pada 50–65% daripada hasil , memberikan yang dibenarkan kira-kira 85–110 MPa .

Sebagai contoh, tiub 6063-T6 dinding 100 mm OD × 8 mm pada jarak 10 meter dengan beban angin teragih 300 N/m dan berat sendiri kira-kira 19.2 N/m akan mengalami gabungan beban teragih kira-kira 320 N/m. Tegasan lentur rentang pertengahan yang terhasil dikira kepada lebih kurang 62 MPa — dengan selesa dalam julat yang dibenarkan, mengesahkan rentang boleh diterima dari segi struktur.

Pelepasan Korona dan Diameter Konduktor Minimum

Pada voltan melebihi 66 kV, kecerunan medan elektrik pada permukaan konduktor menjadi kekangan reka bentuk. Pelepasan korona berlaku apabila medan elektrik permukaan melebihi lebih kurang 1,500 kV/m (puncak) di udara di aras laut. Meningkatkan diameter luar konduktor mengurangkan kecerunan medan permukaan dan menaikkan voltan permulaan korona.

Untuk sistem 220 kV dengan voltan fasa ke bumi lebih kurang 127 kV (RMS), konduktor minimum OD sekitar 80–100 mm lazimnya diperlukan untuk mengekalkan prestasi korona dalam had yang boleh diterima. Pada 500 kV, nilai OD bagi 120–180 mm adalah tipikal. Inilah sebabnya mengapa diameter luar bar bas voltan tinggi sering didorong oleh keperluan korona dan bukannya penarafan semasa sahaja.

Rawatan Permukaan dan Pilihan Perlindungan Kakisan

Keadaan permukaan bar bas tiub aloi aluminium menjejaskan kedua-dua rintangan kakisan jangka panjang dan prestasi elektrik sambungan yang dibolt atau diapit. Memahami pilihan rawatan yang tersedia membantu dalam memadankan spesifikasi dengan persekitaran pemasangan.

Kemasan Kilang (sebagai tersemperit)

Kebanyakan bar bas tiub aluminium dibekalkan dengan kemasan kilang - permukaan tersemperit semula jadi dengan lapisan oksida asli yang nipis. Ini adalah memadai untuk pedalaman, persekitaran bukan industri dengan kelembapan sederhana. Permukaan hendaklah dibersihkan dan sebatian sambungan sentuhan digunakan pada semua sambungan berbolted untuk mengelakkan kakisan galvanik dan mengurangkan rintangan sentuhan.

Anodizing

Anodisasi keras menghasilkan lapisan oksida daripada 25–100 µm ketebalan, meningkatkan ketahanan terhadap lelasan, kakisan pitting, dan serangan atmosfera dengan ketara. Ia adalah rawatan permukaan pilihan untuk persekitaran pantai (kategori kakisan C4–C5 marin mengikut ISO 9223) dan untuk pemasangan dalam atmosfera tumbuhan kimia. Ambil perhatian bahawa permukaan anod di kawasan sentuhan mesti dikikis atau bertopeng sebelum dianodkan untuk mengekalkan rintangan sentuhan rendah pada sambungan.

Penyaduran Timah atau Perak di Zon Sentuhan

Pada kawasan sentuhan sambungan berbolted, penyaduran timah (biasanya 10–25 µm ) atau saduran perak ( 5–15 µm ) sering dinyatakan untuk mengelakkan pembentukan aluminium oksida dan memastikan sentuhan elektrik rintangan rendah yang stabil sepanjang hayat perkhidmatan. Penyaduran perak memberikan rintangan sentuhan yang lebih rendah dan lebih stabil tetapi pada kos yang lebih tinggi; penyaduran timah digunakan secara meluas sebagai alternatif yang praktikal dan kos seimbang.

Salutan Cat

Dalam sesetengah projek perindustrian, badan bar bas tiub (tidak termasuk zon sentuhan) disalut dengan primer epoksi ditambah sistem lapisan atas poliuretana. Ini adalah perkara biasa dalam aplikasi petrokimia atau luar pesisir di mana persekitaran kategori kakisan C5-M dijangka. Ketebalan salutan biasanya 80–120 µm DFT (ketebalan filem kering) setiap lapisan untuk sistem dua lapisan.

Pengembangan Terma dan Reka Bentuk Sambungan Fleksibel

Aluminium mempunyai pekali pengembangan haba kira-kira 23 × 10⁻⁶ /°C — kira-kira 40% lebih tinggi daripada keluli. Pada jarak bar bas 15 meter, perubahan suhu 60°C (daripada rendah musim sejuk kepada tinggi beban penuh musim panas) menghasilkan pengembangan linear kira-kira 20.7 mm . Jika pengembangan ini tidak ditampung oleh sambungan pengembangan fleksibel atau pelekap pengapit gelongsor, tegasan mampatan yang terhasil boleh menyebabkan lengkokan, kerosakan pengapit atau kegagalan penebat.

Amalan standard ialah memasang sambungan pengembangan fleksibel — biasanya penyambung fleksibel aluminium berlamina atau pemasangan pengembangan jenis belos — pada selang waktu tidak melebihi 30–40 meter pada larian bas lurus yang panjang, dan pada setiap titik di mana bas beralih arah atau bersambung ke terminal peralatan. Gelung pengembangan yang terbentuk daripada bahagian tiub bengkok juga digunakan di mana ruang membenarkan, memberikan kapasiti pergerakan paksi yang diperlukan sambil mengekalkan kesinambungan konduktor.

Pada sambungan terminal peralatan — seperti sesendal pengubah, terminal pemutus litar, atau pad suis putus sambungan — penyambung fleksibel mesti sentiasa digunakan untuk memisahkan pergerakan terma bar bas daripada daya terminal peralatan. Kebanyakan pengeluar pengubah dan suis menetapkan daya terminal maksimum yang dibenarkan, biasanya dalam julat Daya jejari 300–800 N , yang sambungan bar bas tegar akan mudah melebihi semasa kitaran haba.

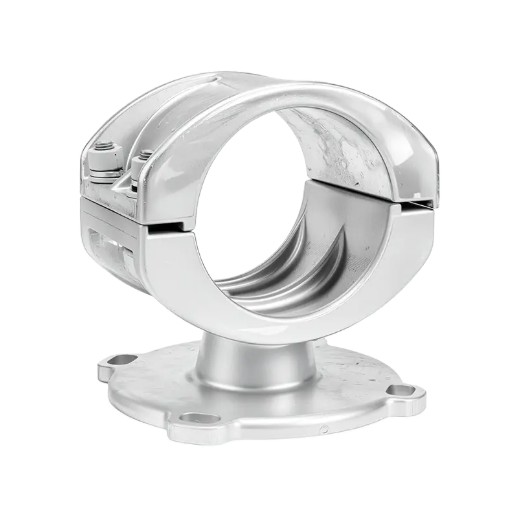

Pengapit dan Pemilihan Perkakasan Sokongan

Prestasi sistem bar bas tiub aloi aluminium bergantung pada kualiti dan pemilihan perkakasan sokongan yang betul seperti pada konduktor itu sendiri. Reka bentuk pengapit yang lemah adalah salah satu punca utama kegagalan keletihan getaran pada titik sokongan.

Pengapit Tetap vs Gelongsor

Pengapit tetap menambat bar bas dengan tegar pada satu atau lebih titik pada rentang - biasanya pada titik pertengahan jangka panjang - manakala pengapit gelongsor atau pengembangan pada semua titik sokongan lain membenarkan konduktor bergerak secara paksi. Susunan tipikal untuk larian bas 30 meter menggunakan satu pengapit tetap di tengah dan pengapit gelongsor pada setiap hujung dan pada mana-mana sokongan perantaraan. Susunan ini mengawal pergerakan pengembangan haba secara simetri dan menghalang lengkokan.

Keserasian Bahan Pengapit

Badan pengapit yang bersentuhan langsung dengan bar bas aluminium hendaklah dibuat daripada aloi aluminium (sebaik-baiknya siri aloi yang sama) atau besi tuang bersalut yang sesuai untuk mengelakkan kakisan galvanik dwilogam. Pengikat keluli tahan karat dengan pencuci penebat atau kompaun anti-galvanik disyorkan di mana perkakasan ferus bersentuhan dengan aluminium.

Peredam Getaran

Getaran Aeolian — getaran resonan yang disebabkan oleh angin stabil pada halaju rendah 1–7 m/s — boleh menyebabkan keretakan keletihan pada titik lampiran pengapit selepas itu 10⁷ hingga 10⁹ kitaran pemuatan . Untuk jarak bar bas melebihi 8 meter di lokasi luar yang terdedah, peredam getaran jenis stockbridge atau lengan peredam elastomer hendaklah dinyatakan. Ini biasanya dipasang di dalam 0.5 hingga 1.0 meter setiap pengapit sokongan.

Piawaian dan Keperluan Pengujian untuk Bar Bas Tiub Aluminium

Pematuhan dengan piawaian yang diiktiraf memastikan bar bas tiub aloi aluminium yang anda tentukan telah dihasilkan dan diuji pada ambang kualiti yang ditetapkan. Piawaian berikut adalah yang paling relevan:

• IEC 60105 — Aloi aluminium dan aluminium: produk tempa untuk tujuan elektrik. Meliputi komposisi kimia, sifat mekanikal dan keperluan kekonduksian untuk aloi siri 1350 dan 6xxx yang digunakan dalam konduktor bar bas.
• ASTM B241 / B241M — Spesifikasi standard untuk paip lancar aluminium dan aloi aluminium dan tiub tersemperit lancar. Dirujuk secara meluas untuk toleransi dimensi, sifat tegangan dan komposisi aloi produk tiub 6061 dan 6063.
• EN 755-2 / EN 754-2 — Piawaian Eropah untuk tiub bulat aloi aluminium tersemperit dan tiub dilukis, menyatakan sifat mekanikal untuk aloi 6063 dan 6061 dalam pelbagai suhu.
• GB/T 5585.2 — Piawaian kebangsaan China untuk bar bas aloi aluminium dan aluminium untuk tujuan elektrik. Relevan untuk projek di China dan untuk produk yang diperoleh daripada pembekal bar bas tiub aluminium China.
• IEC 62271-1 — Spesifikasi biasa untuk suis voltan tinggi dan alat kawalan. Mentadbir kenaikan suhu, daya tahan litar pintas dan keperluan prestasi dielektrik untuk sistem bar bas dalam pemasangan suis.
• IEEE Std 605 — Panduan IEEE untuk reka bentuk bas di pencawang berpenebat udara. Menyediakan metodologi komprehensif untuk penarafan semasa, reka bentuk mekanikal, dan pengiraan daya litar pintas untuk pemasangan bar bas luar.

Apabila meminta sebut harga daripada pembekal bar bas tiub aluminium, nyatakan piawaian yang mengawal sifat bahan, toleransi dimensi dan pensijilan ujian. Minta sijil ujian kilang (MTC) yang mengesahkan komposisi kimia dan sifat mekanikal untuk kumpulan pengeluaran tertentu, bukan data katalog generik.

Perkara yang Perlu Dinilai Apabila Memilih Pembekal Bar Bas Tiub Aluminium

Keputusan perolehan untuk sistem bar bas tiub aloi aluminium melibatkan lebih daripada membandingkan spesifikasi katalog. Pembekal yang cekap secara teknikal dan terjamin kualitinya mengurangkan risiko projek sepanjang fasa reka bentuk, fabrikasi, penghantaran dan pemasangan.

Keupayaan Penyemperitan dan Fabrikasi

Pembekal bar bas tiub aluminium yang berkebolehan harus beroperasi atau mempunyai akses terus kepada penekan penyemperitan yang mampu menghasilkan julat OD yang diperlukan — biasanya 40 mm hingga 300 mm OD untuk aplikasi pencawang. Sahkan bahawa pembekal boleh memegang toleransi dimensi yang ditentukan oleh reka bentuk anda: biasanya ±0.5% pada OD and ±5% pada ketebalan dinding untuk toleransi EN atau ASTM standard, atau toleransi yang lebih ketat untuk aplikasi gear suis ketepatan.

Pemprosesan Nilai Tambah

Banyak projek pencawang memerlukan bar bas yang tiba sebelum dipotong mengikut panjang, dengan lubang bolt yang digerudi atau ditebuk, muka hujung mesin dan zon sentuhan bersalut. Sahkan sama ada pembekal menyediakan perkhidmatan nilai tambah ini secara dalaman atau mensubkontrakkannya, kerana subkontrak menambah masa utama dan jurang kawalan kualiti yang berpotensi. Keupayaan pemesinan, penggerudian dan penyaduran CNC dalaman adalah pembeza yang bermakna.

Kebolehkesanan Bahan

Kebolehkesanan bahan penuh — daripada nombor cair bilet melalui larian penyemperitan, rawatan haba dan pemeriksaan akhir — adalah keperluan untuk projek utiliti dan penjanaan kuasa. Pembekal harus dapat memberikan nombor haba, pensijilan aloi, penetapan temperamen, dan keputusan ujian mekanikal yang boleh dikesan kepada produk khusus yang dihantar. Ini amat penting untuk projek yang tertakluk kepada pemeriksaan pihak ketiga atau semakan jurutera pemilik.

Pengurusan Kualiti dan Pensijilan Pihak Ketiga

Pensijilan ISO 9001 ialah jangkaan garis dasar untuk pembekal bar bas tiub aluminium yang boleh dipercayai. Untuk projek nuklear, luar pesisir atau pertahanan bersebelahan, keperluan sistem kualiti tambahan (mis., ISO 3834 untuk kualiti kimpalan, NADCAP untuk rawatan permukaan) mungkin terpakai. Minta bukti audit pihak ketiga dan minta rujukan pelanggan daripada projek pencawang atau penghantaran yang setanding.

Masa Utama dan Pembungkusan

Profil stok standard (OD 50–150 mm dalam 6063-T6) biasanya tersedia dengan masa pendahuluan 2–6 minggu daripada pembekal pemegang saham. Diameter tersuai, gred aloi atau komponen yang sangat diproses mungkin memerlukan 8–16 minggu daripada penempatan pesanan. Sahkan keperluan pembungkusan eksport — bar bas lebih 6 meter panjang memerlukan peti kayu tersuai atau pegun keluli untuk mengelakkan kerosakan transit, dan pengalaman pembekal dalam dokumentasi perkapalan antarabangsa patut disahkan untuk projek rentas sempadan.

Amalan Terbaik Pemasangan untuk Kebolehpercayaan Jangka Panjang

Malah bar bas tiub aloi aluminium yang dinyatakan dengan betul boleh berprestasi rendah atau gagal sebelum waktunya jika amalan pemasangan tidak mencukupi. Perkara berikut meringkaskan keperluan pemasangan yang paling kritikal.

• Penyediaan bersama: Di semua permukaan sesentuh yang dibolt, bersihkan aluminium kepada logam terang dengan berus dawai keluli tahan karat sejurus sebelum dipasang. Sapukan sebatian sendi konduktif (mengandungi zarah zink atau serupa) pada kedua-dua permukaan mengawan sebelum mengikat. Jangan biarkan permukaan yang dibersihkan terdedah selama lebih kurang 30 minit sebelum melengkapkan sambungan.
• Tork bolt: Gunakan pencuci spring Belleville (pencuci spring cakera) di bawah kepala bolt dan nat pada semua sambungan bolt aluminium-ke-aluminium. Aluminium merayap di bawah beban mampatan yang mampan, menyebabkan daya pengapit sendi berbolted berkurangan dari semasa ke semasa. Pencuci Belleville mengimbangi kelonggaran ini dan mengekalkan tekanan sentuhan yang mencukupi. Ikut jadual tork yang ditentukan oleh pengilang pengapit atau penyambung — biasanya 30–60 Nm untuk bolt M12 dalam sambungan aluminium-ke-aluminium.
• Penjajaran: Pastikan segmen bar bas dijajarkan dengan betul sebelum mengetatkan pengapit sokongan. Salah jajaran sisi lebih daripada 2–3 mm pada kedudukan sendi memperkenalkan kepekatan tegasan lentur yang mengurangkan hayat keletihan di bawah angin dan beban elektromagnet litar pintas.
• Sambungan dikimpal: Di mana kimpalan medan dilakukan (cth., untuk gelung pengembangan atau sendi-T), gunakan proses MIG atau TIG dengan wayar pengisi ER4043 atau ER5356 yang sesuai untuk aloi asas. Rawatan haba selepas kimpalan biasanya tidak diperlukan untuk sambungan bar bas 6063 atau 6061, tetapi zon yang terjejas haba akan mengalami pengurangan tempatan dalam kekuatan tegangan kira-kira 30–40% berbanding dengan suhu T6 — ini mesti diambil kira dalam reka bentuk mekanikal.
• Pemeriksaan selepas pemasangan: Jalankan tinjauan termografi semua sambungan bolt di bawah beban di dalamnya 3 bulan pentauliahan untuk mengenal pasti mana-mana sambungan rintangan tinggi sebelum ia menjadi isu perkhidmatan. Ulangi pada selang masa tidak lebih daripada 3 tahun untuk sistem bar bas pengedaran kritikal.
