Apakah yang menjadikan Bar Bas Tiub Aloi Magnesium-Aluminium Penting untuk Sistem Penghantaran Kuasa Voltan Ultra Tinggi？

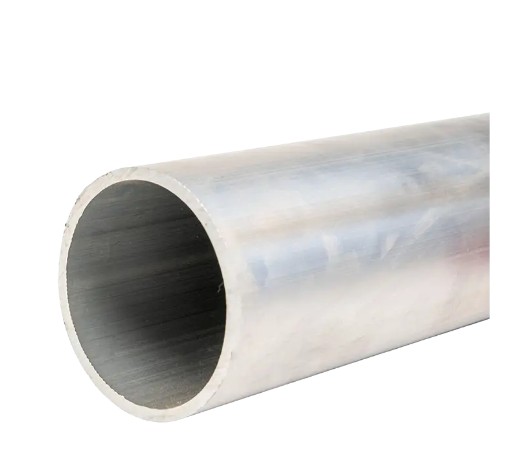

Batang bas tiub aloi magnesium-aluminium voltan ultra tinggi (UHV). berfungsi sebagai komponen konduktif teras untuk 500kV dan ke atas voltan tambahan tinggi dan voltan ultra tinggi sistem penghantaran dan transformasi . Dihasilkan menggunakan sistem bahan aloi magnesium-aluminium melalui proses pembentukan penyemperitan ketepatan, produk ini digabungkan pembinaan ringan, kekonduksian elektrik yang tinggi, dan kekuatan mekanikal yang sangat baik . Siri produk merangkumi pelbagai spesifikasi bahan termasuk aloi aluminium-magnesium 6063G, aloi aluminium-mangan LF21Y, aloi aluminium nadir bumi 6R05, dan aloi aluminium tahan haba 2A14, meliputi senario aplikasi UHV secara menyeluruh daripada 220kV, 500kV, 750kV.0kV, ±0kV. Di bawah keadaan operasi yang dinilai, kekonduksian elektrik mencapai ≥60% IACS , dengan kapasiti arus undian sehingga 12,000A , kekuatan tegangan dikekalkan dalam 180-250MPa julat, liputan suhu operasi daripada -40 ℃ hingga 150 ℃ , dan hayat perkhidmatan yang direka bentuk bagi 30-40 tahun .

Reka Bentuk Komposisi Sistem Bahan dan Aloi

Gred dan Ciri Aloi Utama

Pemilihan bahan untuk Bar bas tiub aloi magnesium-aluminium UHV secara langsung menentukan prestasi elektrik dan kebolehpercayaan mekanikal mereka. Aplikasi kejuruteraan semasa terutamanya menggunakan empat kategori aloi berikut:

• 6063G Aloi Aluminium-Magnesium : Kepunyaan sistem aloi pengukuhan yang boleh dirawat haba Al-Mg-Si, menampilkan prestasi pemprosesan penyemperitan yang sangat baik dan rintangan kakisan. Kekonduksian elektrik adalah kira-kira 53-55% IACS, dengan kekuatan tegangan 120-150MPa, sesuai untuk sistem bar bas pencawang UHV konvensional.
• Aloi Aluminium-Mangan LF21Y : Aloi aluminium anti-karat siri Al-Mn dengan rintangan kakisan atmosfera yang cemerlang dan kebolehkimpalan yang baik, dengan kekuatan sederhana. Ia digunakan terutamanya dalam pencawang luar dalam persekitaran pantai dan kelembapan tinggi.
• 6R05 Aloi Aluminium Nadir Bumi : Menggabungkan unsur nadir bumi (seperti Ce, La, dsb.) ke dalam matriks aluminium, menapis struktur butiran dengan ketara, meningkatkan kekuatan suhu tinggi dan rintangan rayapan. Kekonduksian elektrik mencapai ≥60% IACS, dengan kekuatan tegangan 180-220MPa, sesuai untuk stesen hab UHV arus tinggi, beban berat.
• 2A14 Aloi Aluminium Tahan Panas : Aloi tahan haba siri Al-Cu-Mg-Si berkekuatan tinggi yang mampu beroperasi jangka panjang melebihi 150℃, dengan kekuatan tegangan melebihi 250MPa. Ia digunakan terutamanya untuk saluran keluar penjana, pengubah relau elektrik, dan aplikasi kenaikan suhu tinggi arus tinggi yang lain.

Kawalan Komposisi Kimia Kritikal

Kawalan tepat komposisi aloi adalah prasyarat untuk memastikan prestasi bar bas yang konsisten. Mengambil aloi 6063G sebagai contoh, pecahan jisim unsur utamanya mesti dikawal ketat dalam julat berikut:

Magnesium (Mg), sebagai unsur pengaloian utama, bergabung dengan silikon (Si) untuk membentuk fasa pengukuhan Mg₂Si. Melalui rawatan haba T6 (rawatan penyelesaian penuaan buatan), kekuatan bahan boleh dipertingkatkan dengan ketara. Sementara itu, penambahan magnesium mempunyai kesan negatif yang agak kecil terhadap kekonduksian elektrik, membolehkan aloi 6063G mencapai keseimbangan yang sangat baik antara kekuatan dan kekonduksian.

Prestasi Elektrik dan Kapasiti Membawa Arus

Ciri Kekonduksian dan Rintangan Elektrik

Penunjuk prestasi elektrik teras untuk bar bas tiub UHV ialah kekonduksian elektrik dan rintangan DC. Menurut data pengukuran kejuruteraan, gred aloi yang berbeza mempamerkan sifat konduktif yang berbeza-beza:

• Keadaan 6063G-T6 : Kekonduksian elektrik ≥53% IACS, kerintangan pada 20℃ lebih kurang 0.0325 Ω·mm²/m
• Keadaan 6101-T7 : Kekonduksian elektrik ≥56% IACS, kerintangan pada 20℃ lebih kurang 0.0308 Ω·mm²/m
• 6R05 Aloi Nadir Bumi : Kekonduksian elektrik ≥60% IACS, kerintangan pada 20℃ lebih kurang 0.0287 Ω·mm²/m
• 1060 Aluminium Tulen : Kekonduksian elektrik ≥61% IACS, tetapi dengan kekuatan mekanikal yang lebih rendah, hanya digunakan dalam aplikasi di mana keperluan kekuatan tidak kritikal

Mengambil pencawang 500kV sebagai contoh, apabila menggunakan bar bas tiub 6063G dengan diameter luar 160mm dan ketebalan dinding 8mm , luas keratan rentas adalah lebih kurang 3,848mm² . Di bawah suhu ambien 35 ℃ dan suhu yang dibenarkan konduktor 80 ℃, kapasiti bawaan arus berterusan mencapai 4,500-5,000A . Jika aloi nadir bumi 6R05 dengan spesifikasi yang sama digunakan, kapasiti bawaan semasa boleh ditingkatkan kepada 4,800-5,300A , mewakili peningkatan kira-kira 6-8%.

Rujukan Reka Bentuk Kapasiti Bawa Semasa

Reka bentuk kapasiti bawaan semasa bar bas tiub mesti mempertimbangkan secara menyeluruh keratan rentas konduktor, keadaan pelesapan haba, suhu persekitaran dan faktor sinaran suria. Jadual berikut menyediakan nilai rujukan untuk kapasiti bawaan semasa spesifikasi tipikal dalam keadaan luar (suhu ambien 35℃, suhu konduktor 80℃, intensiti sinaran suria 1,000W/m²):

Perlu diperhatikan bahawa apabila bar bas tiub digunakan untuk sambungan antara GIS (Gas Insulated Switchgear) dan transformer atau pemutus litar , kapasiti bawaan arus sebenar mesti didarab dengan faktor pembetulan sebanyak 0.85-0.90 disebabkan ruang padat dan keadaan pelesapan haba yang terhad.

Kekuatan Mekanikal dan Reka Bentuk Struktur

Tegangan dan Kekuatan Hasil

Bar bas tiub UHV mesti menahan pelbagai beban mekanikal semasa operasi termasuk berat sendiri, tekanan angin, pertambahan ais dan daya elektrodinamik litar pintas. Penunjuk prestasi mekanikal mereka mesti memenuhi keperluan berikut:

• Kekuatan Tegangan (Rm) : ≥180MPa (aloi 6R05 boleh mencapai melebihi 220MPa)
• Kekuatan Hasil (Rp0.2) : ≥120MPa (6063G dalam keadaan T6 lebih kurang 150MPa)
• Pemanjangan (A50) : ≥8% (memastikan tiada patah rapuh semasa lenturan pemasangan)
• Modulus Elastik : Kira-kira 70GPa, bersamaan dengan aluminium tulen

Di bawah impak arus litar pintas, bar bas mesti menahan daya elektrodinamik yang besar. Mengambil a 50kA/3s arus litar pintas sebagai contoh, daya elektrodinamik antara konduktor selari bersebelahan boleh mencapai beberapa ribu Newton per meter, memerlukan bar bas untuk memiliki bukan sahaja kekuatan statik yang mencukupi tetapi juga rintangan keletihan yang baik. Had keletihan aloi magnesium-aluminium adalah lebih kurang 35-40% daripada kekuatan tegangan, memberikan ketahanan yang baik dalam getaran akibat angin dan persekitaran getaran litar pintas.

Pesongan dan Reka Bentuk Span Sokongan

Jangka sokongan bar bas tiub secara langsung mempengaruhi kos projek dan keselamatan operasi. Menurut piawaian IEEE Std 605 dan DL/T 5222, pesongan maksimum bar bas tiub luar biasanya terhad kepada dalam 1/200 hingga 1/150 daripada rentang. Mengambil yang biasa digunakan φ160×8mm bar bas tiub sebagai contoh, di bawah tindakan gabungan berat sendiri dan tekanan angin asas (0.5kN/m²), rentang sokongan maksimum boleh mencapai 8-10 meter . Jika sokongan bertetulang digunakan atau rentang dikurangkan kepada 6-7 meter, pesongan boleh dikurangkan dengan ketara dan rintangan getaran akibat angin bertambah baik.

Untuk aplikasi rentang besar di pencawang UHV (seperti persimpangan jalan atau kawasan peralatan), dawai redaman bar bas tiub struktur komposit sering digunakan, atau sokongan tambahan ditambah pada pertengahan rentang untuk menahan getaran akibat angin dan getaran litar pintas. Pengukuran telah menunjukkan bahawa selepas memasang garisan redaman dawai terkandas aluminium di dalam bar bas tiub, amplitud getaran yang disebabkan oleh angin boleh dikurangkan dengan lebih 60% , berkesan mencegah risiko patah keletihan.

Rintangan Cuaca dan Perlindungan Kakisan

Gelagat Hakisan Atmosfera

Permukaan batang bas tiub aloi magnesium-aluminium secara semula jadi membentuk padat Filem Al₂O₃ oksida dengan ketebalan kira-kira 2-10nm. Filem oksida ini mempamerkan kestabilan yang baik dalam persekitaran dengan nilai pH antara 4-9, dengan berkesan menghalang hakisan substrat selanjutnya. Walau bagaimanapun, dalam atmosfera perindustrian (mengandungi SO₂), atmosfera marin (mengandungi Cl⁻), dan persekitaran hujan asid, filem oksida mungkin rosak, membawa kepada hakisan pitting atau intergranular.

Data ujian kakisan dipercepatkan menunjukkan bahawa kadar kakisan tahunan aloi 6063G dalam persekitaran atmosfera perindustrian adalah lebih kurang 0.5-1.5μm , dan dalam persekitaran atmosfera marin lebih kurang 1.0-3.0μm . Berdasarkan hayat reka bentuk selama 30 tahun dan ketebalan dinding 8mm, walaupun tanpa perlindungan tambahan, kehilangan kakisan hanya 1-2% ketebalan dinding, mempunyai kesan terhad pada kekuatan struktur. Walau bagaimanapun, dalam persekitaran yang sangat menghakis (seperti kawasan pantai berkabus tinggi garam), rawatan anodisasi permukaan atau salutan anti-karat adalah disyorkan.

Proses Perlindungan Permukaan

Untuk memanjangkan hayat perkhidmatan bar bas tiub dalam persekitaran yang keras, langkah perlindungan berikut biasanya digunakan:

1. Rawatan Anodizing : Menjana filem Al₂O₃ setebal 10-25μm pada permukaan melalui kaedah elektrokimia, menampilkan kekerasan tinggi dan sifat penebat yang baik, dengan rintangan kakisan dipertingkatkan sebanyak 3-5 kali ganda.
2. Salutan Fluorokarbon : Menyembur salutan fluorokarbon PVDF atau FEVE dengan ketebalan filem 30-50μm, mempamerkan pengekalan warna dan kilauan yang sangat baik dalam persekitaran ultraungu dan kabus garam, dengan hayat perlindungan kakisan melebihi 20 tahun.
3. Salutan Hot-Dip : Memakai galvanizing hot-dip atau penyaduran timah pada perkakasan penyambung dan kawasan sentuhan logam lain yang tidak serupa untuk mengelakkan kakisan galvanik.
4. Perlindungan Gris Konduktif : Menyapu gris konduktif yang mengandungi zink atau perak pada permukaan sentuhan bersama untuk mengurangkan rintangan sentuhan dan mengasingkan udara dan kelembapan.

Trend Pembangunan Teknologi

Bahan dan Proses Baharu

Apabila projek UHV maju ke arah gred voltan yang lebih tinggi dan kapasiti penghantaran yang lebih besar, teknologi bar tiub tiub aloi magnesium-aluminium terus berkembang:

• Pengukuhan Komposit Nano : Memperkenalkan zarah TiB₂ atau Al₂O₃ skala nano ke dalam matriks aluminium boleh meningkatkan kekuatan tegangan kepada melebihi 300MPa tanpa mengurangkan kekonduksian elektrik dengan ketara, sambil meningkatkan rintangan rayapan.
• Teknologi Penyemperitan Berterusan : Menggunakan proses penyemperitan berterusan Conform membolehkan pengeluaran bar bas tiub dengan panjang tanpa had, menghapuskan kelemahan antara muka daripada penyemperitan konvensional dan meningkatkan konsistensi produk dengan ketara.
• Pelindapkejutan dan Penuaan Dalam Talian : Mengintegrasikan proses penyemperitan, pelindapkejutan dan penuaan ke dalam satu barisan pengeluaran memendekkan kitaran pembuatan, manakala kawalan suhu yang tepat mengurangkan variasi prestasi dalam keadaan T6 kepada ±5%.

Teknologi Pemantauan Pintar

Pencawang UHV moden secara beransur-ansur memperkenalkan Internet Perkara dan teknologi kecerdasan buatan untuk pemantauan masa nyata keadaan operasi bar bas tiub:

1. Pengukuran Suhu Gentian Optik Teragih : Meletakkan gentian optik pada permukaan bar bas tiub atau pada sambungan, menggunakan hamburan Raman atau prinsip hamburan Brillouin untuk mencapai pengukuran medan suhu teragih dengan ketepatan ±1℃ dan resolusi spatial 0.5 meter.
2. Pemantauan Strain Tanpa Wayar : Memasang penderia terikan wayarles kecil pada titik sokongan dan rentang pertengahan untuk mengumpul frekuensi dan amplitud getaran dalam masa nyata, mengenal pasti getaran akibat angin dan risiko derap ais melalui analisis spektrum.
3. Ramalan Kesalahan AI : Melatih model pembelajaran mesin berdasarkan data operasi sejarah, melakukan analisis gabungan pada data berbilang dimensi termasuk suhu, getaran dan keadaan meteorologi, untuk meramalkan kemungkinan kerosakan 72 jam terlebih dahulu dengan ketepatan melebihi 90%.

Memandang ke hadapan, Bar bas tiub aloi magnesium-aluminium UHV akan berkembang ke arah kekuatan yang lebih tinggi, kekonduksian elektrik yang lebih tinggi, hayat perkhidmatan yang lebih lama, dan kecerdasan yang lebih besar , menyediakan sokongan peralatan pepejal untuk membina sistem kuasa baharu dengan tenaga boleh diperbaharui sebagai tunjang utama.
